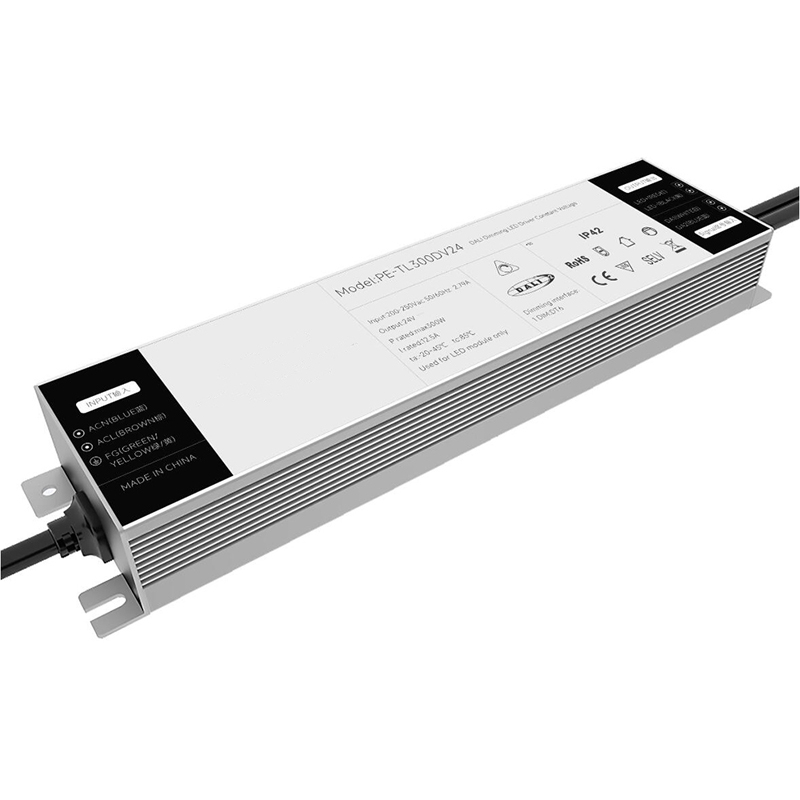

ไดร์เวอร์ LED DALI LED แรงดันคงที่ 250W

ไดรเวอร์ DALI LED แรงดันคงที่ 250W เป็นไดรเวอร์ LED ประเภทหนึ่งที่ออกแบบมาเพื่อทำงานกับระบบไฟ LED โดยเฉพาะที่ต้องใช้แหล่งจ่ายไฟแรงดันคงที่ สามารถทำงานร่วมกับโปรโตคอลควบคุม DALI (Digital Addressable Lighting Interface) ซึ่งช่วยให้สามารถควบคุมและลดแสงไฟ LED แบบดิจิทัลได้

ส่งคำถาม

PE-TL250DV ใช้กระบวนการเชื่อมเปลือกอลูมิเนียมพิเศษ เปลือกอลูมิเนียมและการกระจายความร้อนซิลิกาเจลการนำความร้อนภายใน การใช้งานมีเสถียรภาพมากขึ้น วัตถุดิบทั้งหมดเป็นแบรนด์บรรทัดแรก และชิปนำเข้าเกิน การออกแบบการหรี่แสงแบบลึกเข้ากันกับระบบการหรี่แสงอัจฉริยะของแบรนด์ต่างๆ ในตลาด ป้องกันแรงดันไฟกระชาก 2KV, ลดแสงได้อย่างราบรื่น, ไม่มีสโตรโบสโคปิก, เสียงรบกวนต่ำในกระบวนการลดแสง

คุณสมบัติ:

1. อินเทอร์เฟซมาตรฐานต้าหลี่เป็นไปตามมาตรฐานต้าหลี่ 144

2. การรับรอง Dali2 สมาชิกต้าหลี่

3. การควบคุมแบบดิจิตอลเอาต์พุตไม่สั่นไหว

4. อินพุต AC ทั่วไประหว่างประเทศช่วง 100-250V

5. การระบายความร้อนด้วยอากาศตามธรรมชาติ, ป้องกันความชื้น, การนำความร้อน, กระบวนการกระจายความร้อนของซิลิกาเจล

6. เส้นโค้งลดแสงความลึกที่พัฒนาด้วยตนเอง

7. ฟังก์ชั่นการป้องกันที่หลากหลาย

8. กระบวนการเชื่อมอลูมิเนียมพิเศษ การออกแบบปริมาตรขนาดเล็กเป็นพิเศษ

9. ปฏิบัติตามมาตรฐาน ERP และการใช้พลังงานสแตนด์บายน้อยกว่า 0.5W

10. ขนาด: 265*63*35มม

รายการรุ่น:

ไดร์เวอร์ LED DALI แรงดันคงที่ 250W

ชุด	ประเภทดิมม์	แบบอย่าง	ป้อนข้อมูล	พลัง	พีเอฟ	แรงดันขาออก	กระแสไฟขาออก
PE-IL60DV 60W	ต้าหลี่	PE-IL60DV24	AC100V-250V	60W	0.96PF THD <10%	24V	2.5A
		PE-IL60DV12				12V	5เอ
PE-IL100DV 100W	ต้าหลี่	PE-IL100DV24	AC100V-250V	100W	0.96PF THD <10%	24V	4.17ก
		PE-IL100DV12				12V	8.3ก
PE-IL150DV 150W	ต้าหลี่	PE-IL150DV24	AC100V-250V	150W	0.96PF THD <10%	24V	6.25A
		PE-IL150DV12				12V	10เอ
PE-TL250DV 250W	ต้าหลี่	PE-TL250DV12	AC100V-250V	250W	0.96PF THD <10%	24V	10.41ก
		PE-TL250DV24				12V	20.83ก
PE-TL300DV 250W	ต้าหลี่	PE-TL300DV12	AC100V-250V	300W	0.96PF THD <10%	24V	12.5A
		PE-TL350DV24				12V	25เอ

แอปพลิเคชัน:

1.แถบไฟ LED

2.วิลล่าแสงอัจฉริยะ

3. สามารถเชื่อมต่อกับระบบไฟอัจฉริยะ DALI ได้

4. แสงสว่างพิพิธภัณฑ์

ข้อมูลจำเพาะ:

แบบอย่าง		PE-TL250DV24	PE-TL250DV12
เอาท์พุท	แรงดันขาออก	24Vdc	12Vdc
	แรงดันขาออกสูงสุด	10.4A	20.8A
	ไม่มีแรงดันเอาต์พุตโหลด	24Vdc	12Vdc
	โหลดช่วงพลังงาน	0-10.4A	0-20.8A
	กำลังขับ	0-250W	0-250W
	ระดับแฟลช	ไม่มีการสั่นไหว
	ช่วงลดแสง	0~100%,LEDเริ่มต้นที่ 0.03% ที่เป็นไปได้
	ความถี่ลดแสง PWM	>3600เฮิร์ตซ์
	ความแม่นยำในปัจจุบัน	±3%
	โหมดปิดเครื่อง	ฟังก์ชั่นหน่วยความจำเมื่อปิดเครื่อง
ป้อนข้อมูล	อินเตอร์เฟซลดแสง	DALI (IEC62386)กระแสไฟควบคุมสัญญาณ < 2mA
	ช่วงแรงดันไฟฟ้าขาเข้า	100-250Vac
	ความถี่	50/60เฮิร์ต
	กระแสไฟเข้า	<1.7A ac100v
	เพาเวอร์แฟกเตอร์	PF>0.98/100V ac (ที่โหลดเต็ม)
	ทีเอชดี	230Vac@THD <8% (ที่โหลดเต็ม)
	ประสิทธิภาพ(ประเภท)	89%	88%
	พลังงานสแตนด์บาย	0.4W
	กระแสไหลเข้า (ประเภท)	สตาร์ทเย็น48A@230Vac
	ป้องกันไฟกระชาก	L-N: 2kV
	กระแสไฟรั่ว	<0.25mA/230Vac
สิ่งแวดล้อม	อุณหภูมิในการทำงาน	ตา: 45°C tc: 80 °C
	ความชื้นในการทำงาน	20 ~ 95%RH ไม่มีการควบแน่น
	อุณหภูมิในการจัดเก็บ, ความชื้น	-40~80°C, ความชื้นสัมพัทธ์ 10~95%
	อุณหภูมิ ค่าสัมประสิทธิ์	±0.03%/°C(0-50)°C
	การสั่นสะเทือน	10~500Hz, 2G 12นาที/1รอบ ระยะเวลา 72นาที ในแต่ละแกน X, Y, Z
การป้องกัน	ป้องกันความร้อนเกิน	ปรับหรือปิดกระแสไฟขาออกอย่างชาญฉลาดหากอุณหภูมิ PCB ≥110°C, , กู้คืนอัตโนมัติ
	การป้องกันการโหลดเกิน	ปิดเอาต์พุตเมื่อกำลังไฟพิกัด≥102% กู้คืนอัตโนมัติ
	ป้องกันการลัดวงจร	ปิดเครื่องโดยอัตโนมัติหากเกิดไฟฟ้าลัดวงจร กู้คืนอัตโนมัติ
	การป้องกันแบบไม่โหลด	แรงดันคงที่เอาท์พุต
ความปลอดภัย และอีเอ็มซี	ทนต่อแรงดันไฟฟ้า	I/P-O/P: 3750Vac
	ความต้านทานการแยก	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	มาตรฐานความปลอดภัย	IEC/EN61347-1, IEC/EN61347-2-13
	การปล่อยอีเอ็มซี	EN55015, EN61000-3-2 คลาส C, IEC61000-3-3
	ภูมิคุ้มกันอีเอ็มซี	EN61000-4-2,3,4,5,6,8,11, EN61547
	มาตรฐานการทดสอบแฟลช	อีอีอี 1789
คนอื่น	มิติ	2656335 มม.(ยาว×กว้าง×สูง)
	การบรรจุ	กล่อง
	น้ำหนัก (GW)	604ก.±10ก

มิติ:

ฉลาก:

แผนภาพการเดินสายไฟ:

สภาวะที่ผิดปกติและวิธีการรักษาที่เกี่ยวข้อง:

อินเทอร์เฟซระบบไฟส่องสว่างแบบระบุตำแหน่งได้แบบดิจิทัล (DALI)

หน่วยทาสของ DALI จะส่งข้อมูลเฉพาะคำขอหน่วยหลักเท่านั้น กล่าวคือ ใช้โหมดตอบรับคำสั่ง

มีหน่วยทาสสูงสุด 64 ยูนิตในเครือข่าย DALI เดียวกัน แต่ละยูนิตมีที่อยู่แยกต่างหาก (ที่อยู่แบบสั้น) สามารถกำหนดหน่วยซาเลฟให้กับกลุ่มใดกลุ่มหนึ่งได้ และหน่วยทาสสามารถอยู่ในกลุ่มที่แตกต่างกันได้ หน่วยซาเลฟสามารถมีอยู่ได้ มากถึง 16 กลุ่มในเวลาเดียวกัน แต่ละหน่วยสามารถกำหนดสถานการณ์ได้ 16 รูปแบบ

คุณสมบัติหลักของโปรโตคอล DALI

1) การสื่อสารแบบอนุกรมแบบอะซิงโครนัส

2) อัตรารับส่งข้อมูล 1200 โดยใช้รูปแบบการเข้ารหัสแมนเชสเตอร์

3) สัญญาณดิฟเฟอเรนเชียลสองอันอยู่

4) ระดับสูงเมื่อแรงดันไฟฟ้าต่างกันมากกว่า 9.5V

5) ระดับต่ำเมื่อแรงดันต่างกันน้อยกว่า 6.5V

6) หน่วยหลักควบคุมกระบวนการสื่อสาร

7) บัส DALI หนึ่งตัวสามารถเชื่อมต่อกับยูนิตทาส 64 ตัว

8) แต่ละหน่วยทาสสามารถระบุแยกกันได้

ข้อมูลจำเพาะทางไฟฟ้าของต้าหลี่

ภายใต้สถานะไม่ได้ใช้งาน จากวิธีหน่วยเครื่องจักรไปจนถึงการควบคุมบัส：

1) กำลังขับสูงในเวลาปกติ ไม่รบกวนสัญญาณค้าง
