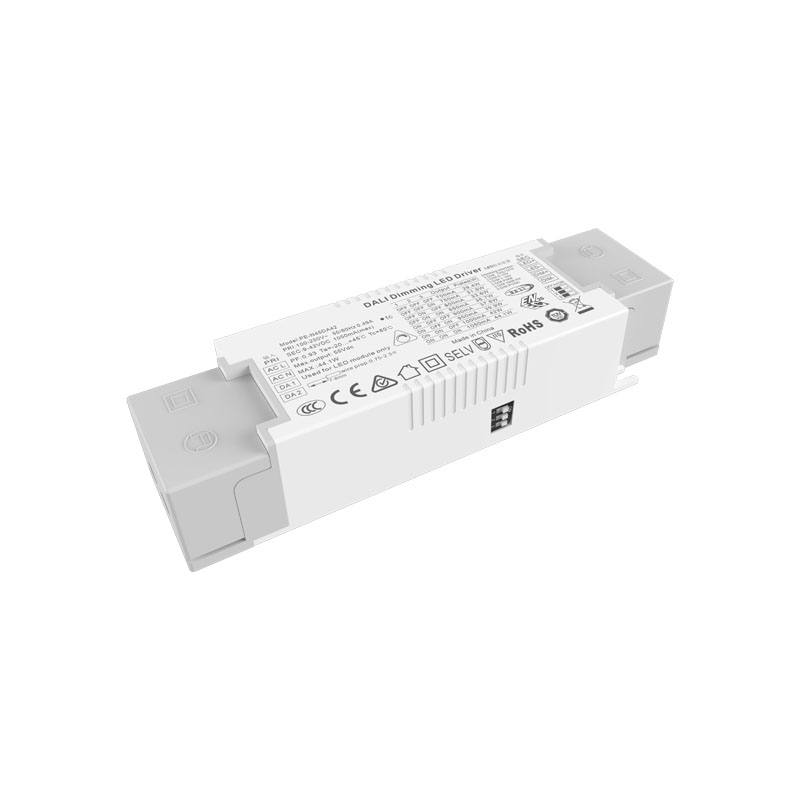

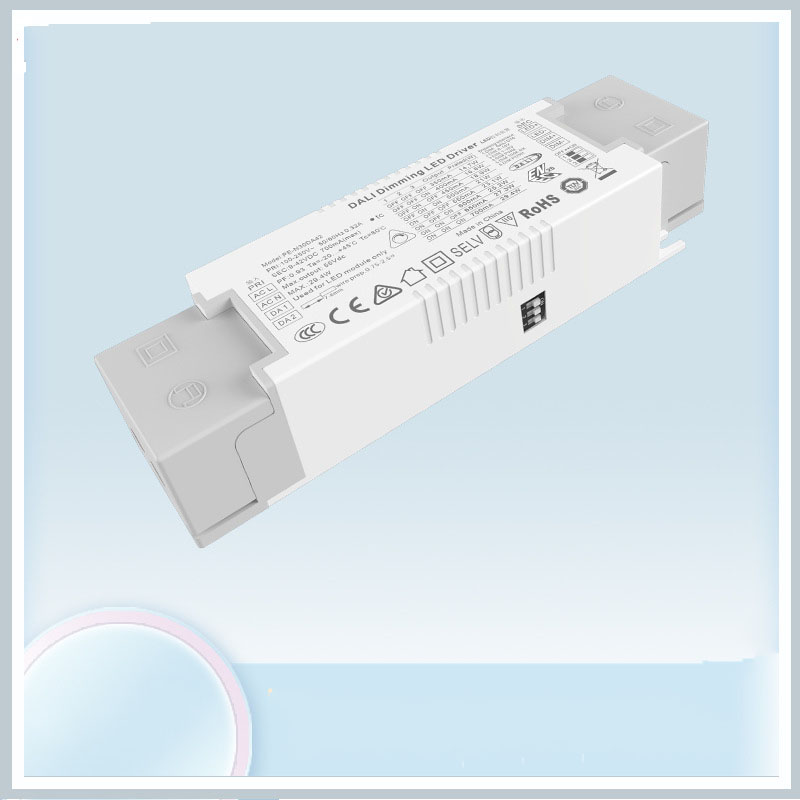

ไดร์เวอร์ LED หรี่แสง DALI คงที่ในปัจจุบัน 30W

STARWELL เป็นหนึ่งในผู้นำมืออาชีพของจีน 30W ผู้ผลิตไดร์เวอร์ LED DALI หรี่แสงได้ในปัจจุบันที่มีคุณภาพและราคาสมเหตุสมผล ยินดีต้อนรับสู่ติดต่อเรา
DALI (Digital Addressable Lighting Interface) เป็นมาตรฐานสากลสำหรับการควบคุมบัลลาสต์อิเล็กทรอนิกส์ หม้อแปลง LED ไฟฉุกเฉิน และป้ายทางออกในระบบควบคุมไฟส่องสว่างแบบดิจิทัลที่ง่ายต่อการจัดการ

ส่งคำถาม

หนึ่งในผู้ผลิตจีนของไดรเวอร์ LED หรี่แสงได้ DALI คงที่ในปัจจุบัน 30W ซึ่งนำเสนอคุณภาพดีเยี่ยมในราคาที่แข่งขันได้คือ STARWELL อย่าลังเลที่จะติดต่อเรา

DALI Dimming LED Driver เป็นหนึ่งในไดรเวอร์ LED ลดแสงคงที่ในปัจจุบันที่พัฒนาโดยบริษัทของฉันซึ่งมีตัวประกอบกำลังสูง ประสิทธิภาพสูง มีความแม่นยำสูง การใช้ชิปควบคุมสวิตช์การสูญเสียต่ำที่เสถียรและมีเสถียรภาพ และส่วนประกอบประสิทธิภาพสูงทำให้มีเสียงรบกวนต่ำ การประหยัดพลังงานการปกป้องสิ่งแวดล้อมอายุการใช้งานยาวนานและลักษณะอื่น ๆ

PE-N30DA มี DALI/ Push/ 0-10V/1-10V/PWM/R DIM หกวิธีลดแสง ใช้สวิตช์ DIP เพื่อเปลี่ยนฟังก์ชั่นลดแสง ไม่รบกวนซึ่งกันและกัน ไม่มีอยู่ในเวลาเดียวกัน

อินเตอร์เฟซลดแสง:

1. DALI ลดแสง ใช้อินเทอร์เฟซสัญญาณ DALI มาตรฐาน สามารถจับคู่กับระบบควบคุม DALI ทั้งหมดในเครื่องหมายได้

ลดแสง 2.0-10V ใช้ความต้านทานมาตรฐาน 0-10V / 100K / ลดแสง PWM 10V

คุณสมบัติไดร์เวอร์ LED DALI หรี่แสงได้คงที่ 30W:

1. อินเทอร์เฟซลดแสงมาตรฐาน DALI / Push / 0-10V / 1-10V / PWM / R DIM ในตัว

2. ด้วยฟังก์ชัน PUSH เพื่อให้ได้ PUSH dimming

3. เอาต์พุตควบคุมแบบดิจิตอลไม่มีการสั่นไหว

4. อินพุต AC ทั่วไประหว่างประเทศช่วง 100-250V

5. ประเภทการป้องกัน: ไฟฟ้าลัดวงจร / กระแสเกิน / แรงดันเกิน

6.ลมหนาวธรรมชาติ

7. ขั้วต่อขนาดใหญ่ถูกล็อคด้วยสกรู

8. การติดตั้งที่ประหยัดและสะดวกสบาย

9. เป็นไปตามมาตรฐานความปลอดภัยของอุปกรณ์แสงสว่างระดับโลก

10. ระดับการป้องกัน II

11. รับประกัน 5 ปี

12. ใบรับรอง TUV CE SAA ENEC

13. ขนาด: 147.5*43*30มม

รายการไดร์เวอร์ LED หรี่แสง DALI คงที่ในปัจจุบัน 30W รายการรุ่น:

DALI ลดแสงคงที่ในปัจจุบัน

ชุด	ลดแสง	แบบอย่าง	ป้อนข้อมูล	พลัง	พีเอฟ	แรงดันขาออก	กระแสไฟขาออก
พีอี-N14DA 12-14.7W	ต้าหลี่/พุช/0-10V/1-10V/ 100K ตัวต้านทาน/PWM	PE-N14DA24	AC100-250V	12w	0.88-0.96PF THD<10%	9-24V	200/250/280/300/350/400/450/500mA
พีอี-N14DA 12-14.7W	ต้าหลี่/พุช/0-10V/1-10V/ 100K ตัวต้านทาน/PWM	PE-N14DA42	AC100-250V	14.7W	0.88-0.96PF THD<10%	9-42V	150/180/200/250/ 280/300/320/350mA
พีอี-N20DA 12-20W	ต้าหลี่/พุช/0-10V/1-10V/ 100K ตัวต้านทาน/PWM	PE-N20DA24	AC100-250V	19.2W	0.88-0.96PF THD<10%	9-24V	450/500/550/600/650/700/750/800mA
พีอี-N20DA 12-20W	ต้าหลี่/พุช/0-10V/1-10V/ 100K ตัวต้านทาน/PWM	PE-N20DA42	AC100-250V	21ว	0.88-0.96PF THD<10%	9-42V	200/250/280/300/350/400/450/500mA
พีอี-N30DA 20-30W	ต้าหลี่/พุช/0-10V/1-10V/ 100K ตัวต้านทาน/PWM	PE-N30DA42	AC100-250V	29.4W	0.88-0.96PF THD<10%	9-42V	350/400/450/500/550/600/650/700mA
พีอี-N45DA 30-45W	ต้าหลี่/กด/0-10V/1-10V /100K ตัวต้านทาน/PWM	พีอี-N45DA42	AC100-250V	44.1W	0.88-0.96PF THD<10%	9-42V	700/750/800/850/ 900/950/1000/1050mA
สำหรับ N60DA 30-60W	ต้าหลี่/พุช/0-10V/1-10V/ 100K ตัวต้านทาน/PWM	PE-N60DA42	ไฟฟ้ากระแสสลับ200-250V	58.8W	0.88-0.96PF THD<10%	9-42V	700/800/900/ 1000/1100/1200/ 1300/1400mA

ไดร์เวอร์ LED DALI หรี่แสงได้คงที่ 30W ในปัจจุบัน

ไดรเวอร์ LED DALI (Digital Addressable Lighting Interface) ใช้ในสถานการณ์ต่างๆ ต่อไปนี้เป็นแอปพลิเคชันทั่วไปบางส่วน:

1. แสงสว่างในอาคารพาณิชย์

2. สถาบันการศึกษา

3. สถานพยาบาล

4. อุตสาหกรรมการบริการ

5. ร้านค้าปลีก

6. แสงสว่างทางสถาปัตยกรรม

7. แสงสว่างกลางแจ้ง

ข้อมูลจำเพาะของไดรเวอร์ LED หรี่แสงได้ DALI คงที่ในปัจจุบัน 30W:

แบบอย่าง		PE-N30DA42	พีอี-N45DA42
เอาท์พุท	แรงดันขาออก	9-42Vdc	9-42Vdc
	แรงดันขาออกสูงสุด	42Vdc	42Vdc
	แรงดันขาออกที่ไม่โหลด	55Vdc	55Vdc
	กระแสไฟขาออก	550/600/650/700mA	900/950/1000/1050mA
	กำลังขับ	4.95W~29.4W	8.1W~44.1W
	ระดับแฟลช	No Flicker
	ช่วงลดแสง	0~100%,LEDเริ่มต้นที่ 0.03% ที่เป็นไปได้
	ความถี่ลดแสง PWM	>3600เฮิร์ตซ์
	ความแม่นยำในปัจจุบัน	±3%
	ระลอกคลื่นและเสียงรบกวน	≤2V (ไม่มีการหรี่แสง)
ป้อนข้อมูล	อินเตอร์เฟซลดแสง	DALI (IEC62386), กด /0-10V/1-10V/PWM/100KR DIM กระแสควบคุมสัญญาณ < 0.1mA
	ช่วงแรงดันไฟฟ้าขาเข้า	100-250Vac
	ความถี่	50/60เฮิร์ต
	อินพุตปัจจุบัน	<0.37A		<0.56A
	เพาเวอร์แฟกเตอร์	PF>0.95/100Vac ที่โหลดเต็ม		PF>0.95/100Vac ที่โหลดเต็ม
	ทีเอชดี	230Vac@THD ≤15% (โหลดเต็ม)
	ประสิทธิภาพ(tys.)	โหลดเต็ม 88%		โหลดเต็ม 88%
	กระแสไหลเข้า (ประเภท)	สตาร์ทเย็น 3.7A@230Vac		สตาร์ทเย็น 5.6A@230Vac
	ป้องกันไฟกระชาก	L-N: 2kV
	กระแสไฟรั่ว	<0.25mA/230Vac
สิ่งแวดล้อม	อุณหภูมิในการทำงาน	ตา: 45°C tc: 80°C
	ความชื้นในการทำงาน	20 ~ 95%RH ไม่มีการควบแน่น
	อุณหภูมิในการจัดเก็บ, ความชื้น	-40 ~ 80°C, ความชื้นสัมพัทธ์ 10~95%
	อุณหภูมิ ค่าสัมประสิทธิ์	±0.03%/°C(0-50) °C
	การสั่นสะเทือน	10~500Hz, 2G 12นาที/1รอบ ระยะเวลา 72นาที ในแต่ละแกน X, Y, Z
การป้องกัน	ป้องกันความร้อนเกิน	ปรับหรือปิดกระแสไฟขาออกอย่างชาญฉลาดหากอุณหภูมิ PCB ≥110°C, , กู้คืนอัตโนมัติ
	การป้องกันการโหลดเกิน	ปิดเอาต์พุตเมื่อกำลังไฟพิกัด≥102% กู้คืนอัตโนมัติ
	ป้องกันการลัดวงจร	ปิดเครื่องโดยอัตโนมัติหากเกิดไฟฟ้าลัดวงจร กู้คืนอัตโนมัติ
	การป้องกันแบบไม่โหลด	เอาท์พุทแรงดันคงที่
ความปลอดภัยและอีเอ็มซี	ทนต่อแรงดันไฟฟ้า	I/P-O/P: 3750Vac
	ความต้านทานการแยก	I/PO/P: 100MΩ/500VDC/25°C/70%RH
	มาตรฐานความปลอดภัย	IEC/EN61347-1, IEC/EN61347-2-13
	การปล่อยอีเอ็มซี	EN55015, EN61000-3-2 คลาส C, IEC61000-3-3
	ภูมิคุ้มกันอีเอ็มซี	EN61000-4-2,3,4,5,6,8,11, EN61547
	มาตรฐานการทดสอบแฟลช	อีอีอี 1789
คนอื่น	มิติ	147.5(117)×43×30มม.(ยาว×กว้าง×สูง)
	การบรรจุ	ถุงพีอี
	น้ำหนัก (GW)	187ก./245ก.±10ก

ขนาด:

ฉลาก:

LED การเลือกปัจจุบัน:

สวิตช์ DIP สำหรับการเลือกกระแสอย่างรวดเร็ว 8 ตัวเลือก (ดูตารางด้านล่าง)

หลังจากการตั้งค่าปัจจุบันด้วยสวิตช์ DIP ให้ปิดเครื่องแล้วเปิดใหม่เพื่อให้กระแสใหม่มีประสิทธิภาพ

เช่น LED 3.2V/ชิ้น: 9-24V สามารถจ่ายไฟ LED 3-7 ชิ้นในซีรีส์, 9-42V สามารถจ่ายไฟ LED 3-12 ชิ้น, ปริมาณสูงสุดของ LED ในซีรีย์จะขึ้นอยู่กับแรงดันไฟฟ้าที่แท้จริงของ LED

แผนภาพการเดินสายไฟ DALI สลัว:

แผนภาพการเดินสายไฟสลัว 0-10V:

PUSH แผนภาพการเดินสายไฟสลัว:

การควบคุมการเปิด/ปิด: กดสั้นๆ

การหรี่แสงแบบไม่ต่อเนื่อง: กดแบบยาว เมื่อกดค้างอื่นๆ ระดับแสงจะหันไปในทิศทางตรงกันข้าม

หน่วยความจำลดแสง: ความสว่างจะเหมือนกับที่ปรับไว้ก่อนหน้านี้เมื่อปิดและเปิดใหม่อีกครั้ง

สภาวะที่ผิดปกติและวิธีการรักษาที่เกี่ยวข้อง:

อินเทอร์เฟซระบบไฟส่องสว่างแบบระบุตำแหน่งได้แบบดิจิทัล (DALI)

หน่วยทาสของ DALI จะส่งข้อมูลเฉพาะคำขอหน่วยหลักเท่านั้น กล่าวคือ ใช้โหมดตอบรับคำสั่ง

มีหน่วยทาสสูงสุด 64 ยูนิตในเครือข่าย DALI เดียวกัน แต่ละยูนิตมีที่อยู่แยกต่างหาก (ที่อยู่แบบสั้น) นอกจากนี้ยังสามารถกำหนดหน่วย salve ให้กับกลุ่มใดกลุ่มหนึ่งได้ และหน่วยทาสสามารถอยู่ในกลุ่มที่แตกต่างกัน หน่วย salve สามารถมีอยู่ได้ มากถึง 16 กลุ่มในเวลาเดียวกัน แต่ละหน่วยสามารถกำหนดสถานการณ์ได้ 16 รูปแบบ

คุณสมบัติหลักของโปรโตคอล DALI

1) การสื่อสารแบบอนุกรมแบบอะซิงโครนัส

2) อัตรารับส่งข้อมูล 1200 โดยใช้รูปแบบการเข้ารหัสแมนเชสเตอร์

3) สัญญาณดิฟเฟอเรนเชียลสองอันอยู่

4) ระดับสูงเมื่อแรงดันไฟฟ้าต่างกันมากกว่า 9.5V

5) ระดับต่ำเมื่อแรงดันต่างกันน้อยกว่า 6.5V

6) หน่วยหลักควบคุมกระบวนการสื่อสาร

7) บัส DALI หนึ่งตัวสามารถเชื่อมต่อกับยูนิตทาส 64 ตัว

8) แต่ละหน่วยทาสสามารถระบุแยกกันได้

ข้อมูลจำเพาะทางไฟฟ้าของต้าหลี่

ภายใต้สถานะไม่ได้ใช้งาน จากวิธีหน่วยเครื่องจักรไปจนถึงการควบคุมบัส：

1) กำลังขับสูงในเวลาปกติ ไม่รบกวนสัญญาณค้าง
