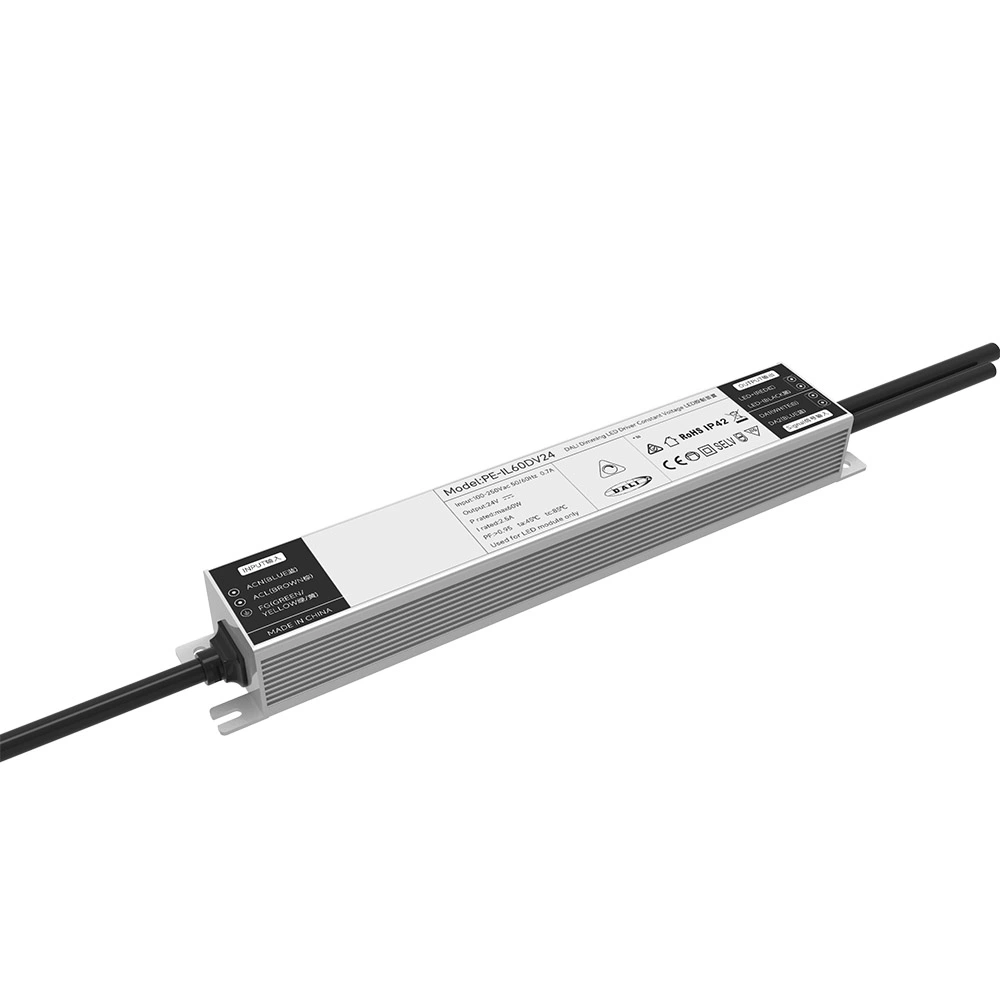

ไดร์เวอร์ LED หรี่แสงได้แรงดันคงที่ 60W 0 / 1-10V

คุณภาพสูงของโรงงาน Starwell แรงดันไฟฟ้าคงที่ 60W 0 / 1-10V ไดร์เวอร์ LED หรี่แสงได้เป็นกระบวนการเชื่อมเปลือกอลูมิเนียมพิเศษเปลือกอลูมิเนียมและการกระจายความร้อนซิลิกาเจลการนำความร้อนภายในการใช้งานที่มีเสถียรภาพมากขึ้นวัตถุดิบทั้งหมดเป็นแบรนด์บรรทัดแรกและชิปนำเข้าเกิน การออกแบบลดแสงลึกตรงกับระบบลดแสงอัจฉริยะของแบรนด์ต่าง ๆ ในตลาด ป้องกันแรงดันไฟกระชาก 2KV, ลดแสงได้อย่างราบรื่น, ไม่มีสโตรโบสโคปิก, สัญญาณรบกวนต่ำในกระบวนการลดแสง

ส่งคำถาม

ในฐานะผู้ผลิตไดรเวอร์ LED มืออาชีพในประเทศจีน Starwell ต้องการจัดหาไดรเวอร์ LED หรี่แสงแรงดันคงที่ 60W 0/1-10V ที่ได้รับการรับรอง CE ให้กับคุณ ซึ่งได้รับการออกแบบมาเพื่อการหรี่แสงที่ลึกและราบรื่น และผสานรวมเข้ากับระบบลดแสงอัจฉริยะส่วนใหญ่ในตลาดได้อย่างราบรื่น ไดรเวอร์ให้แสงสว่างที่ไร้การสั่นไหวและมีเสียงรบกวนน้อยที่สุดระหว่างการปรับ นอกจากนี้ยังให้การป้องกันที่แข็งแกร่งต่อแรงดันไฟกระชากสูงถึง 2kV ทำให้เป็นตัวเลือกที่ทนทานและหลากหลายสำหรับการใช้งานระบบแสงสว่างระดับมืออาชีพ

ข้อมูลจำเพาะ

แบบอย่าง		PE-IL60DV24	PE-IL60DV12
เอาท์พุท	แรงดันขาออก	24Vdc	12Vdc
	แรงดันขาออกสูงสุด	2.5A	5เอ
	ไม่มีแรงดันเอาต์พุตโหลด	24Vdc	12Vdc
	โหลดช่วงพลังงาน	0-2.5A	0-5A
	กำลังขับ	0-60W	0-60W
	ระดับแฟลช	ไม่มีการสั่นไหว
	ช่วงลดแสง	0~100%,LEDเริ่มต้นที่ 0.03% ที่เป็นไปได้
	ความถี่ลดแสง PWM	>3600เฮิร์ตซ์
	ความแม่นยำในปัจจุบัน	±3%
	โหมดปิดเครื่อง	ฟังก์ชั่นหน่วยความจำเมื่อปิดเครื่อง
ป้อนข้อมูล	อินเตอร์เฟซลดแสง	DALI (IEC62386)กระแสไฟควบคุมสัญญาณ < 2mA
	ช่วงแรงดันไฟฟ้าขาเข้า	100-250Vac
	ความถี่	50/60เฮิร์ต
	กระแสไฟเข้า	<0.7A ac100v
	เพาเวอร์แฟกเตอร์	PF>0.99/110V ac (ที่โหลดเต็ม)
	ทีเอชดี	230Vac@THD <10% (ที่โหลดเต็ม)
	ประสิทธิภาพ(ประเภท)	89%	87%
	พลังงานสแตนด์บาย	0.4W
	กระแสไหลเข้า (ประเภท)	สตาร์ทเย็น180A/220ns@230Vac ac
	ป้องกันไฟกระชาก	L-N: 2kV
	กระแสไฟรั่ว	<0.25mA/230Vac
สิ่งแวดล้อม	อุณหภูมิในการทำงาน	ตา: 45°C tc: 80 °C
	ความชื้นในการทำงาน	20 ~ 95%RH ไม่ควบแน่น
	อุณหภูมิในการจัดเก็บ, ความชื้น	-40 ~ 80°C, ความชื้นสัมพัทธ์ 10~95%
	อุณหภูมิ ค่าสัมประสิทธิ์	±0.03%/°C(0-50)°C
	การสั่นสะเทือน	10~500Hz, 2G 12นาที/1รอบ ระยะเวลา 72นาที ในแต่ละแกน X, Y, Z
การป้องกัน	ป้องกันความร้อนเกิน	ปรับหรือปิดกระแสไฟขาออกอย่างชาญฉลาดหากอุณหภูมิ PCB ≥110°C, , กู้คืนอัตโนมัติ
	การป้องกันการโหลดเกิน	ปิดเอาต์พุตเมื่อกำลังไฟพิกัด≥102% กู้คืนอัตโนมัติ
	ป้องกันการลัดวงจร	ปิดเครื่องโดยอัตโนมัติหากเกิดไฟฟ้าลัดวงจร กู้คืนอัตโนมัติ
	การป้องกันแบบไม่โหลด	เอาท์พุทแรงดันคงที่
ความปลอดภัย และอีเอ็มซี	ทนต่อแรงดันไฟฟ้า	I/P-O/P: 3750Vac
	ความต้านทานการแยก	I/PO/P: 100MΩ/500VDC/25°C/70%RH
	มาตรฐานความปลอดภัย	IEC/EN61347-1, IEC/EN61347-2-13
	การปล่อยอีเอ็มซี	EN55015, EN61000-3-2 คลาส C, IEC61000-3-3
	ภูมิคุ้มกันอีเอ็มซี	EN61000-4-2,3,4,5,6,8,11, EN61547
	มาตรฐานการทดสอบแฟลช	อีอีอี 1789
คนอื่น	มิติ	235×37×27มม.(ยาว×กว้าง×สูง)
	การบรรจุ	240×47×33มม.(ยาว×กว้าง×สูง)
	น้ำหนัก (GW)	350ก.±10ก

คุณสมบัติ:

1. อินเทอร์เฟซมาตรฐานต้าหลี่เป็นไปตามมาตรฐานต้าหลี่ 144

2. การรับรอง Dali2 สมาชิกต้าหลี่

3. ใช้เอาต์พุตควบคุมแบบดิจิตอลและไม่มีสโตรโบสโคป

4. อินพุต AC ทั่วไประหว่างประเทศช่วง 100-250V

5. การระบายความร้อนด้วยอากาศตามธรรมชาติ, ป้องกันความชื้น, การนำความร้อน, กระบวนการกระจายความร้อนของซิลิกาเจล

6. เส้นโค้งลดแสงความลึกที่พัฒนาด้วยตนเอง

7. ฟังก์ชั่นการป้องกันที่หลากหลาย

8. กระบวนการเชื่อมอลูมิเนียมพิเศษ การออกแบบปริมาตรขนาดเล็กเป็นพิเศษ

9. ปฏิบัติตามมาตรฐาน ERP และการใช้พลังงานสแตนด์บายน้อยกว่า 0.5W

แอปพลิเคชัน:

1. แถบไฟ LED

2. แสงสว่างอัจฉริยะของวิลล่า

3. สามารถเชื่อมต่อกับระบบไฟอัจฉริยะต้าหลี่ได้

4. แสงสว่างในพิพิธภัณฑ์

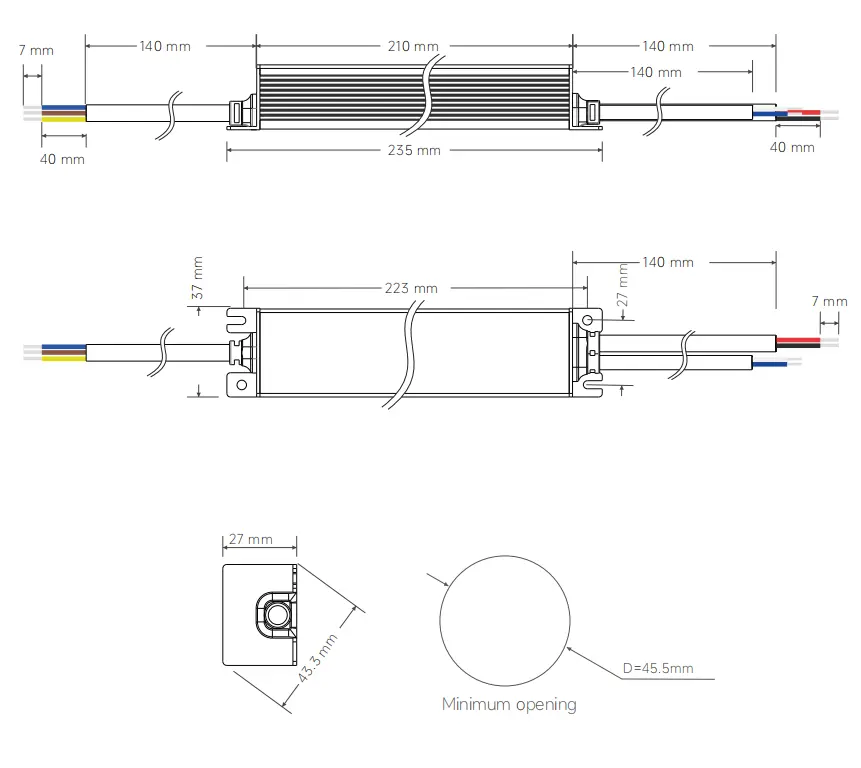

ขนาด :

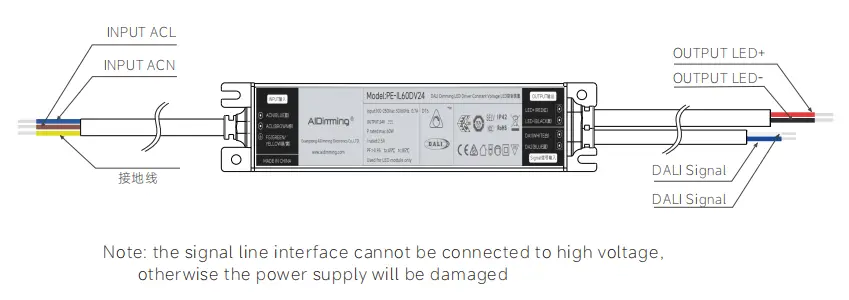

สายไฟ:

คำแนะนำสำหรับการใช้งาน:

ข้อมูลจำเพาะและพารามิเตอร์ทั้งหมดจะถูกวัดที่โหลดพิกัดของอินพุต 230 VAC และอุณหภูมิแวดล้อม 25 ℃ เว้นแต่จะระบุไว้เป็นอย่างอื่น

ลวดตามการระบุผลิตภัณฑ์และให้ความสนใจกับทิศทางบวกและลบและอินพุตและเอาต์พุต บันทึก:

หมายเหตุ 1: โปรดตรวจสอบว่าขั้วอินพุตและเอาต์พุตถูกต้องหรือไม่หลังจากเปิดเครื่อง

หมายเหตุ 2: โปรดเชื่อมต่อโหลดเข้ากับขั้วเอาต์พุต DC ก่อน จากนั้นจึงเชื่อมต่อแหล่งจ่ายไฟหลังจากยืนยันว่าไม่มีข้อผิดพลาด ในโหมดแรงดันไฟฟ้าคงที่ หากเปิดเครื่องในวงจรเปิด โปรดถอดแหล่งจ่ายไฟออกก่อน จากนั้นจึงเชื่อมต่อ LED หลังจากปล่อยพลังงานไฟฟ้าที่เก็บไว้ในขั้วเอาท์พุท

หมายเหตุ 3: ตัวขับพลังงานนี้ใช้สำหรับหลอดไฟ LED ช่วงแรงดันไฟฟ้าอินพุตของผลิตภัณฑ์นี้คือ AC 100- 250 V เมื่อใช้ภายในแรงดันเอาต์พุตและช่วงกระแสที่ระบุ เมื่ออุณหภูมิแวดล้อมอยู่ที่ -20 ℃ ถึง +45 ℃ และไม่สามารถคลุมพื้นผิวด้วยผ้าฝ้ายที่เป็นฉนวนความร้อนและวัตถุอื่น ๆ ที่ขัดขวางการกระจายความร้อนของผลิตภัณฑ์ ผลิตภัณฑ์นี้รับประกันฟรีห้าปีภายใต้สภาพแวดล้อมที่ตรงตามเงื่อนไขการใช้งานของผลิตภัณฑ์นี้

1. หากแหล่งจ่ายไฟไม่สว่างขึ้นหลังจากการเชื่อมต่อไฟฟ้าครั้งแรกของอุปกรณ์ ให้ถอดขั้วต่ออินพุต AC และตรวจสอบ:

(1) ของก. ตรวจสอบหน้าสัมผัสที่ไม่ดีที่ขั้วเอาท์พุท DC

(2) ขั้วเอาต์พุต dc เป็นลบ

(3) ตรวจสอบว่าขั้วต่ออินพุต ac มีการสัมผัสไม่ดีหรือไม่ ให้แก้ไขปัญหาหลังการทดสอบไฟฟ้า

(4) ข้อมูลการอ่านสัญญาณการเชื่อมต่อถูกตั้งค่าให้ปิดหลังจากการบูต

2. เมื่ออุปกรณ์เชื่อมต่อด้วยไฟฟ้า ไฟ LED จะสว่างขึ้น แต่ไฟ LED จะกะพริบ โปรดตัดแหล่งจ่ายไฟอินพุต ac ออก ตรวจสอบเอาต์พุต dc:

(1) พารามิเตอร์การออกแบบแหล่งจ่ายไฟสอดคล้องกับการใช้งานจริงของหลอดไฟ LED และโคมไฟ

(2) หากคุณมีคำถามหรือปัญหาอื่น ๆ ในระหว่างการใช้ผลิตภัณฑ์ โปรดติดต่อบริษัทของเราทันเวลาเพื่อสื่อสารและตอบกลับข้อมูลที่ไม่ถูกต้อง เราจะช่วยเหลือคุณในการแก้ปัญหาอย่างเต็มที่

สถานการณ์ผิดปกติและวิธีการประมวลผลที่เกี่ยวข้อง:

Dali Slave ของ Digital Addressable Lighting Interface (DALI) ส่งข้อมูลเฉพาะเมื่อมีการร้องขอจากต้นแบบเท่านั้น เช่น เพื่อตอบสนองต่อคำสั่ง

ในเครือข่ายต้าหลี่เดียวกัน มียูนิตทาสสูงสุด 64 ยูนิต โดยแต่ละยูนิตมีที่อยู่แบบสั้นแยกกัน

คุณยังสามารถกำหนดหน่วยที่ขึ้นต่อกันให้กับกลุ่มได้ สามารถมีได้สูงสุด 16 กลุ่มพร้อมกัน และยูนิตทาสสามารถอยู่ในกลุ่มที่แตกต่างกันได้

แต่ละยูนิตสามารถตั้งค่าฉากได้สูงสุด 16 ฉาก คุณสมบัติหลักของโปรโตคอลต้าหลี่

1) การสื่อสารแบบอนุกรมแบบอะซิงโครนัส

2) 1200 บอด รหัสแมนเชสเตอร์

3) สัญญาณดิฟเฟอเรนเชียลสองสาย

4) สูงเมื่อแรงดันไฟฟ้าต่างกันมากกว่า 9.5V

5) ต่ำเมื่อแรงดันต่างกันน้อยกว่า 6.5V

6) การประมวลผลการสื่อสารโดยหน่วยโฮสต์

7) รถบัสต้าหลี่สามารถเชื่อมต่ออุปกรณ์ทาสได้ 64 เครื่อง
