ไดร์เวอร์ LED Triac Dimmable คงที่ในปัจจุบัน 8.4W

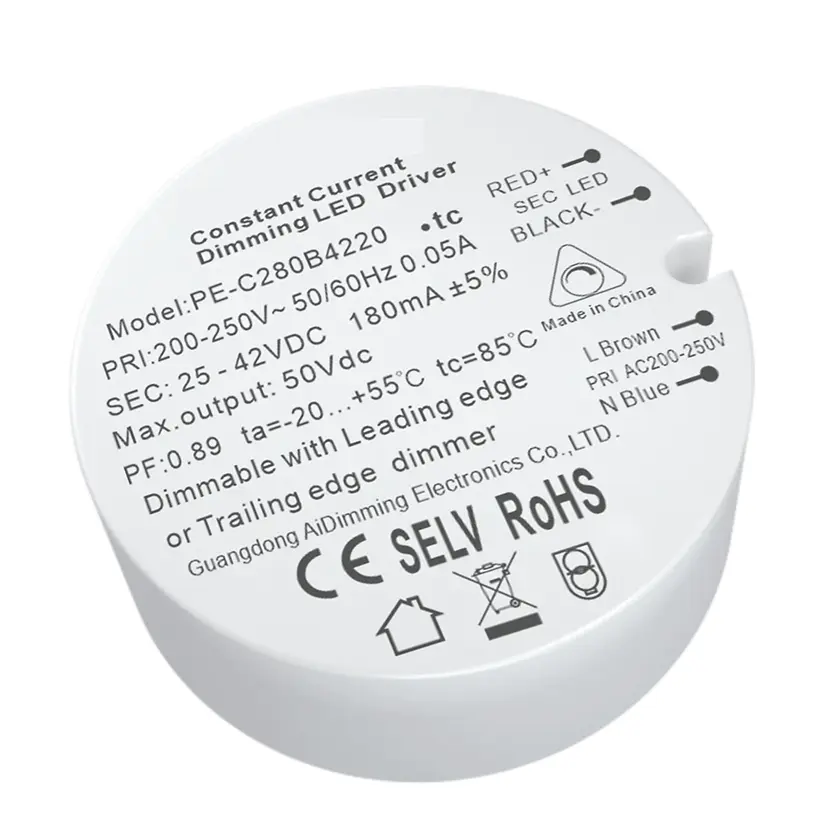

PE-C280 เป็นหนึ่งในไดรเวอร์ LED หรี่แสงได้ triac กระแสคงที่ 8.4W ที่พัฒนาโดย Starwell ผู้ผลิตจีนที่มีตัวประกอบกำลังสูง ประสิทธิภาพสูง มีความแม่นยำสูง การใช้ชิปควบคุมสวิตช์การสูญเสียต่ำที่เสถียรและมีเสถียรภาพ และส่วนประกอบประสิทธิภาพสูงทำให้มีเสียงรบกวนต่ำ อายุการใช้งานยาวนาน และลักษณะอื่น ๆ ไดรเวอร์ใช้เทคโนโลยีการนำความร้อนซิลิกาเจล ซึ่งสามารถทนต่ออุณหภูมิสูง 55 ℃

ส่งคำถาม

ในฐานะผู้ผลิตมืออาชีพ Starwell ต้องการจัดหาไดรเวอร์ LED หรี่แสงแบบ triac คงที่ในปัจจุบันขนาด 8.4W คุณภาพสูง ซึ่งเหมาะสำหรับตัวหรี่ RPC MOSFET และตัวหรี่ไฟ FPC TRAIC

ข้อมูลจำเพาะ

แบบอย่าง		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
เอาท์พุท	แรงดันไฟขาออก	12-24Vdc	25-42Vdc	2.5-6Vdc	6-12Vdc	12-24Vdc
	แรงดันขาออกสูงสุด	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	แรงดันขาออกที่ไม่โหลด	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	กระแสไฟขาออก	350mA	200mA	700mA	700mA	300mA
	กำลังขับ	4.2W~8.4W	5W~8.4W	1.75W~4.2W	4.2W~8.4W	3.6W~7.2W
	ระดับแฟลช	ลดการสั่นไหว (8%)
	ช่วงลดแสง	2~100%，
	ความถี่ลดแสง PWM
	ความแม่นยำในปัจจุบัน	±5%
	ระลอกคลื่นและเสียงรบกวน	=500mv ต่อคน
ป้อนข้อมูล	อินเทอร์เฟซลดแสง	ขอบนำ Triac/Tralling ขอบ
	ช่วงแรงดันไฟฟ้าขาเข้า	200-250Vac
	ความถี่	50/60เฮิร์ต
	อินพุตปัจจุบัน	<0.08A	<0.08A	<0.08A	<0.08A	<0.08A
	เพาเวอร์แฟกเตอร์	PF>0.9 (ที่โหลดเต็ม)	PF>0.9 (ที่โหลดเต็ม)	PF>0.88 (ที่โหลดเต็ม)	PF>0.88 (ที่โหลดเต็ม)	PF>0.88 (ที่โหลดเต็ม)
	ทีเอชดี	230Vac@THD <20% (ที่โหลดเต็ม)
	ประสิทธิภาพ(ประเภท)	77%	79%	77%	77%	77%
	กระแสไหลเข้า (ประเภท)	เริ่มเย็น0.8A	เริ่มเย็น0.8A	สตาร์ทเย็น1.54A	เริ่มเย็น0.8A	เริ่มเย็น0.8A
	ป้องกันไฟกระชาก	แอล-เอ็น: 1.5kV
	กระแสไฟรั่ว	<0.25mA/230Vac
สิ่งแวดล้อม	อุณหภูมิในการทำงาน	อุณหภูมิสูงสุด: 55°C อุณหภูมิสูงสุด: 85°C
	ความชื้นในการทำงาน	20 ~ 95%RH ไม่มีการควบแน่น
	อุณหภูมิในการจัดเก็บ, ความชื้น	-40 ~ 80°C, ความชื้นสัมพัทธ์ 10~95%
	อุณหภูมิ ค่าสัมประสิทธิ์	±0.03%/°C(0-50)°C
	การสั่นสะเทือน	10~500Hz, 2G 12นาที/1รอบ ระยะเวลา 72นาที ในแต่ละแกน X, Y, Z
การป้องกัน	ป้องกันความร้อนเกิน	ปรับหรือปิดกระแสไฟขาออกอย่างชาญฉลาดหากอุณหภูมิ PCB ≥110°C, , กู้คืนอัตโนมัติ
	การป้องกันการโหลดเกิน	ปิดเอาต์พุตเมื่อกำลังไฟพิกัด≥102% กู้คืนอัตโนมัติ
	ป้องกันการลัดวงจร	ปิดเครื่องโดยอัตโนมัติหากเกิดไฟฟ้าลัดวงจร กู้คืนอัตโนมัติ
	การป้องกันแบบไม่โหลด	ปิดเอาต์พุตหากไม่มีโหลด กู้คืนอัตโนมัติเมื่อโหลดกลับสู่ปกติ
ความปลอดภัยและอีเอ็มซี	ทนต่อแรงดันไฟฟ้า	I/P-O/P: 3750Vac
	ความต้านทานการแยก	I/PO/P: 100MΩ/500VDC/25°C/70%RH
	มาตรฐานความปลอดภัย	IEC/EN61347-1, IEC/EN61347-2-13
	การปล่อยอีเอ็มซี	EN55015, EN61000-3-2 คลาส C, IEC61000-3-3
	ภูมิคุ้มกันอีเอ็มซี	EN61000-4-2,3,4,5,6,8,11, EN61547
	มาตรฐานการทดสอบแฟลช	อีอีอี 1789
คนอื่น	มิติ	43.2×0.5 มม.(ล×ส)
	การบรรจุ	บนกระเป๋า
	น้ำหนัก (GW)	42ก.±5ก

ใบแจ้งหนี้:

● ตัวขับการหรี่แสงแบบตัดเฟส LED ช่วงการหรี่แสง 2-100%

● เหมาะสำหรับสวิตช์หรี่ไฟ RPC MOSFET และสวิตช์หรี่ไฟ FPC TRAIC

● PFC ที่ใช้งานอยู่

● การป้องกัน: ไฟฟ้าลัดวงจร/แรงดันเกิน/กระแสเกิน

● เทคโนโลยีการนำความร้อนซิลิกาเจล ลมเย็นตามธรรมชาติ

● ปริมาณน้อยมาก

● เหมาะสำหรับไฟ LED ภายในบ้านและไฟเชิงพาณิชย์

● ปลอดภัยไม่มีอุปกรณ์ป้องกันโหลด

● การติดตั้งที่ประหยัดและสะดวกสบาย

● เป็นไปตามมาตรฐานความปลอดภัยของอุปกรณ์ให้แสงสว่างโลก

● ระดับการป้องกัน II

● รับประกันสามปี

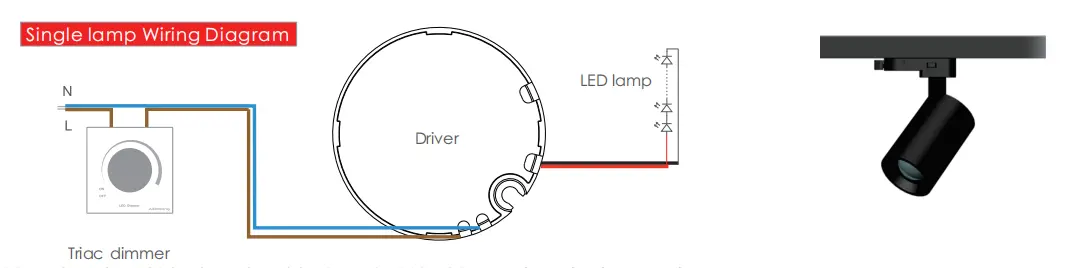

แผนภาพการเดินสายไฟ:

สายไฟ:

สายเอาท์พุต: สาย PVC สีแดงและสีดำ 20AWG ความยาว 200-230 มม. ข้อกำหนดในการปอกสายไฟ: 5-7 มม.

ลวดอินพุต: 20AW สายสีน้ำตาลน้ำเงิน VDE ฉนวนสองชั้น ความยาว 150-160 มม. ข้อกำหนดในการปอกสายไฟ: 5-7 มม.

การใช้คำแนะนำ:

1. โปรดใส่ใจกับความแตกต่างระหว่างอินพุตและเอาต์พุต เชื่อมต่ออย่างถูกต้อง จากนั้นเปิดเครื่อง

2. โปรดเชื่อมต่อโหลดของเอาต์พุต DC ก่อน เปิดการตรวจสอบแหล่งจ่ายไฟอีกครั้ง ในโหมดกระแสคงที่หากเปิดวงจร atopen โปรดปิดแหล่งจ่ายไฟและไม่สามารถเชื่อมต่อ LED ได้จนกว่าพลังงานไฟฟ้าจะถูกเก็บไว้โดยการปล่อยเอาต์พุตหรืออาจทำให้ LED เสียหายได้

3. แหล่งจ่ายไฟประเภทนี้จำกัดเฉพาะการใช้หลอดไฟ LED และโคมไฟ, ช่วงแรงดันไฟฟ้าอินพุตคือ AC200-250v, ผ้าฝ้ายฉนวนความร้อนและรายการอื่นๆ ที่ขัดขวางการกระจายความร้อนของผลิตภัณฑ์, ซึ่งสอดคล้องกับผลิตภัณฑ์ภายใต้แรงดันไฟฟ้าขาออกที่ระบุเฉพาะ, ช่วงปัจจุบัน, อุณหภูมิสภาพแวดล้อมการใช้งานคือ -20-45 dearees, และ surace ไม่สามารถครอบคลุมเงื่อนไขของสภาพแวดล้อม, ผลิตภัณฑ์นี้รับประกันฟรีสามปี

สภาวะที่ผิดปกติและวิธีการรักษาที่เกี่ยวข้อง:

1. หลอดไฟ LED ไม่สว่างหลังจากเชื่อมต่อไดรเวอร์ลดแสงในครั้งแรก โปรดปิดอินพุต AC และตรวจสอบดังต่อไปนี้:

ก) ไม่ว่าเอาต์พุต DC จะมีหน้าสัมผัสที่ไม่ดีหรือไม่:

b) ไม่ว่าขั้วเอาต์พุต DC จะกลับด้านหรือบอร์ด LED มีการเชื่อมป้องกัน

ค) ไม่ว่าอินพุต AC จะมีหน้าสัมผัสที่ไม่ดีหรือไม่: ทดสอบหลังจากกำจัดข้อผิดพลาดเหล่านี้แล้ว

2. อุปกรณ์มีการเชื่อมต่อที่ดี มีไฟ LED แต่ไฟ LED กะพริบ โปรดปิดอินพุต AC แล้วตรวจสอบเอาต์พุต DC

ก) โอเวอร์โหลดภายใต้โหลด

ข) พารามิเตอร์และพารามิเตอร์จริงตรงกันหรือไม่

3. โปรดสื่อสารกับเราอย่างเข้มงวดหากคุณมีคำถามใด ๆ ในการใช้งานเราจะพยายามอย่างดีที่สุดเพื่อแก้ไขปัญหากับคุณ
