เอาต์พุตคู่ UPS SMPS 48V 54V 500W แหล่งจ่ายไฟ

แหล่งจ่ายไฟ KDC500-48 Dual Output UPS SMPS 48V 54V 500W นำเสนอโดย Starwell ผู้ผลิตชั้นนำของจีน เป็นระบบจ่ายไฟแบบสวิตชิ่งแบบต่อเนื่องขนาด 500W ที่มีประสิทธิภาพสูง ออกแบบมาโดยเฉพาะสำหรับระบบไฟ LED และระบบสำรอง DC ที่สำคัญ มีเอาต์พุตแยกกัน 2 ช่อง: CH1 ให้ +48V ที่ 8.2A สำหรับโหลดหลัก ในขณะที่ CH2 ให้ +54V ที่ 2A สำหรับการชาร์จแบตเตอรี่โดยเฉพาะ

ส่งคำถาม

เป็นผู้ผลิตมืออาชีพใน ประเทศจีน Starwell ต้องการจัดหา UPS เอาท์พุตคู่ SMPS 48V คุณภาพสูงให้กับคุณ แหล่งจ่ายไฟ 54V 500W. KDC500-48 เป็นเอาต์พุตคู่ 500W ที่ซับซ้อน เครื่องสำรองไฟ (UPS) ออกแบบมาเป็นพิเศษสำหรับ LED ที่สำคัญ ระบบไฟส่องสว่างและแอปพลิเคชันสำรอง DC ทำงานด้วยเอาท์พุตที่ระบุ 48V และแรงดันไฟฟ้าการชาร์จสูงสุด/จำนวนมากที่ 54V ในหน่วยนี้ ผสานรวมเทคโนโลยีแหล่งจ่ายไฟสลับโหมด (SMPS) เข้าด้วยกันได้อย่างราบรื่น ฟังก์ชั่นการสำรองแบตเตอรี่

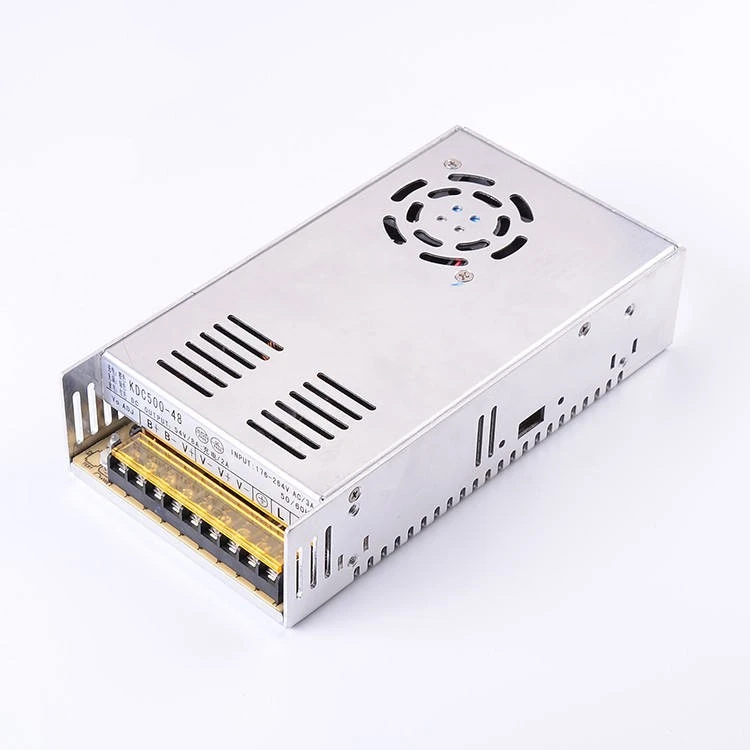

Dual Output UPS SMPS 48V 54V 500W Power Supply

การชาร์จและสถานะอัจฉริยะ สิ่งบ่งชี้

ออกแบบมาเพื่อการตรวจสอบแบบเรียลไทม์ แหล่งจ่ายไฟมีระบบไฟ LED สามสี: สีส้มหมายถึง อุปกรณ์กำลังชาร์จแบตเตอรี่ที่เชื่อมต่ออยู่ สีเขียวยืนยันว่า a สถานะการชาร์จเต็ม และสีแดงแสดงว่าระบบกำลังคายประจุ โหมด (ทำงานโดยใช้แบตเตอรี่สำรอง) การตอบรับด้วยภาพที่ชัดเจนนี้ช่วยให้ การประเมินสถานะทันทีโดยไม่ต้องใช้อุปกรณ์ทดสอบเพิ่มเติม

สถาปัตยกรรมเอาต์พุตคู่

ต่างจากแหล่งจ่ายไฟมาตรฐานตรงที่ KDC500-48 มีขั้วต่อแยกต่างหากสำหรับการเชื่อมต่อโหลดและแบตเตอรี่ บูรณาการ การออกแบบเอาต์พุตคู่ทำให้สามารถจ่ายไฟ LED ของคุณไปพร้อมๆ กัน อุปกรณ์โดยยังคงรักษาประจุแบตเตอรี่สำรองให้เหมาะสมที่สุด เมื่อเอซี หากอินพุตล้มเหลว เครื่องจะถ่ายโอนไปยังพลังงานแบตเตอรี่โดยอัตโนมัติและต่อเนื่อง ทำให้มั่นใจว่าการทำงานแบบไม่ต้องหยุดทำงานสำหรับไฟฉุกเฉิน ระบบรักษาความปลอดภัย หรือ จอแสดงผลอุตสาหกรรม

มั่นใจในคุณภาพและความปลอดภัย

ทุกยูนิตผ่านโรงงานที่เข้มงวด การทดสอบ ตามหลักฐาน HI-POT (ศักยภาพสูง) PASS, QC เครื่องหมาย PASS และตราประทับ PASS ที่มองเห็นได้บนตัวเครื่อง นี้ ยืนยันการปฏิบัติตามการทดสอบความเป็นฉนวนและการควบคุมคุณภาพ อินพุต รองรับไฟ 176-264VAC ที่ 3A, 50/60Hz ทำให้รองรับมาตรฐาน แรงดันไฟฟ้าอุตสาหกรรมทั่วโลก

ทนทานและตรวจสอบได้

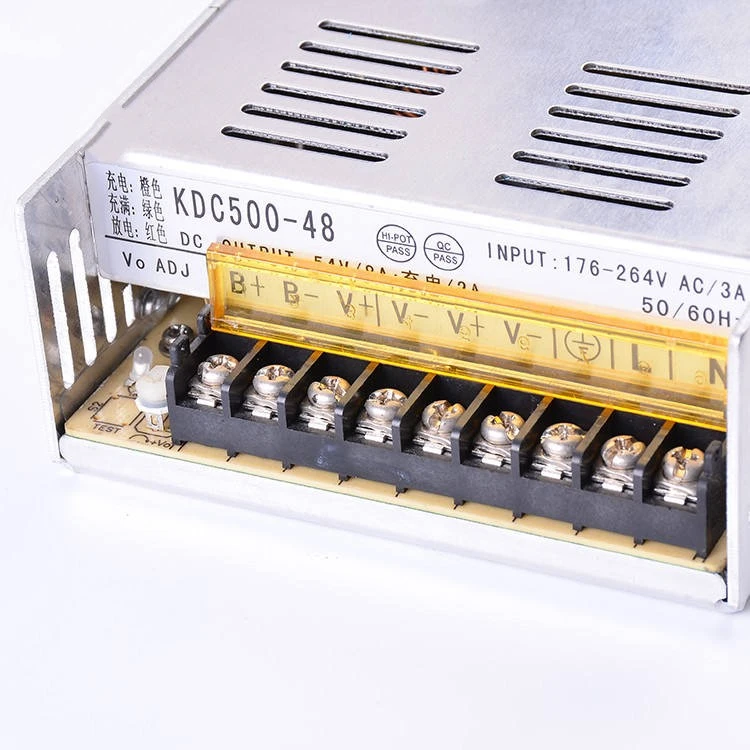

เค้าโครงเทอร์มินัลมีความชัดเจน มีป้ายกำกับ (B+, B-, V+, V-) ทำให้การเดินสายภาคสนามทำได้ง่ายขึ้น เครื่องหมายทางกายภาพ แนะนำกระบวนการสายการประกอบที่แข็งแกร่งและได้รับการรับรอง

คุณสมบัติของผลิตภัณฑ์:

1 ขนาดเล็ก พลังงานสูง
2, อินพุต AC ที่หลากหลาย แรงดันไฟฟ้า;
3, ลัดวงจร, โอเวอร์โหลด, การป้องกันแรงดันไฟฟ้าเกิน
4, แรงดันขาออกอื่นๆด้วย สามารถทำได้เช่น 18V, 21V, 42V เป็นต้น
พารามิเตอร์ หมายเลขสินค้า		KDC500-48
		ช1	CH2
เอาท์พุท	แรงดันขาออก	+48V	+54V (กำลังชาร์จ)
	จัดอันดับปัจจุบัน	8.2A	2เอ
	ช่วงกระแสไฟขาออก	0- 8.2A	0-2เอ
	กำลังไฟพิกัด	501.6w
	ระลอกคลื่น	150mVp-p	200mVp-p
	ADJ.ช่วงเอาท์พุท	±10%
	ความแม่นยำของเอาต์พุต	±5%	±5%
	ระเบียบบรรทัด	±0.5%	±1%
	การควบคุมโหลด	±0.5%	±0.4%
	ตั้งค่า ลุกขึ้น กดค้างไว้ เวลา	300ms, 50ms, 20ms
ป้อนข้อมูล	ช่วงแรงดันไฟฟ้าขาเข้า	88~132V,176~264VAC
	กระแสไฟเข้า	6A/115V,3A/230VAC
	ความถี่อินพุต	47~63เฮิร์ต
	ประสิทธิภาพ	>85% @ 220VAC
	กระแสไหลเข้า	สตาร์ทเย็น 40A/230V
	กระแสไฟรั่ว	<0.5mA/240VAC
การป้องกัน	การป้องกันการโหลดเกิน	105~150%
	แรงดันไฟฟ้าเกิน	------
สิ่งแวดล้อม	อุณหภูมิในการทำงาน ความชื้น	-20~50℃,10~90% RH,เลขที่ การควบแน่น
	อุณหภูมิในการจัดเก็บ, ความชื้น	-20~85℃,ความชื้นสัมพัทธ์ 10~95%
	Temp.ค่าสัมประสิทธิ์	±0.03%/°C(0~50°C)
	การสั่นสะเทือน	10~500Hz, 2G 10นาที/1รอบ, ระยะเวลา 60 นาที แต่ละแกน
ความปลอดภัยและอีเอ็มซี	มาตรฐานความปลอดภัย	GB4943
	ทนต่อแรงดันไฟฟ้า	I/P-O/P,I/P-FG:1.5KV;O/P-FG:0.5KVAC 1 นาที
	ความต้านทานของฉนวน	I/P-O/P, I/P-FG, O/P-FG:500VDC / 100M โอห์ม
	มาตรฐานอีเอ็มซี	------

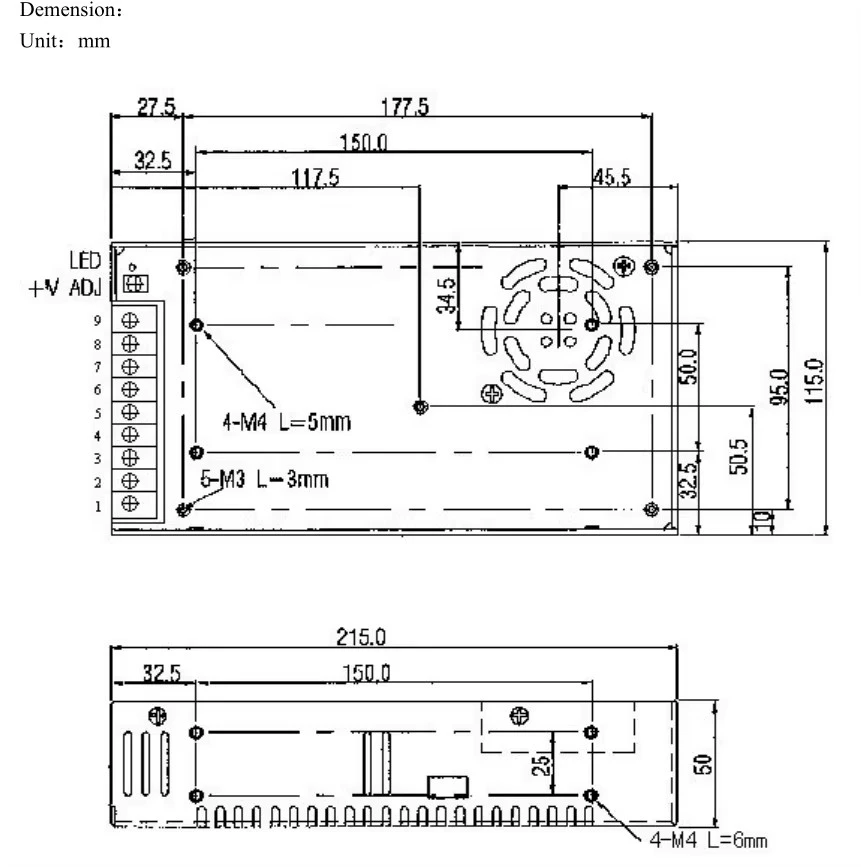

อื่น	มิติ	215×110×50มม
	น้ำหนัก	1กก

บันทึก:

1. พารามิเตอร์ทั้งหมดอินพุต 220VAC, โหลดพิกัด, สภาพแวดล้อม อุณหภูมิ 25 ℃ วัดภายใต้สภาวะ 70% ความชื้น; 2.ความถูกต้อง: รวมถึงการตั้งค่าความอดทน การควบคุมบรรทัด การควบคุมโหลดและอื่น ๆ ; 3. การทดสอบระลอกคลื่น: เส้นยาว 30 ซม. เชื่อมต่อพลังงาน อุปทานและโหลดด้านโหลดและ 0.1u และ 47u ตัวเก็บประจุถึงออสซิลโลสโคป 20MHz วัดที่โหลด สิ้นสุด; 4. การควบคุมสาย: ที่สภาวะโหลดพิกัดอินพุต การเปลี่ยนแปลงแรงดันไฟฟ้าจากการวัดต่ำไปสูง 5. การควบคุมโหลด: โหลดเอาต์พุตที่วัดได้จาก 20% วัดการเปลี่ยนแปลงโหลดเป็น 100% โหลดอื่นๆ คงที่ที่ 60% ของภาระ;

ด้วยกำลังไฟพิกัดรวม 500W หน่วยนี้จึงผสานรวมเทคโนโลยี SMPS เข้ากับ UPS ได้อย่างราบรื่น ฟังก์ชั่น ภายใต้การทำงานปกติของ AC อุปกรณ์จะจ่ายไฟให้กับอุปกรณ์ที่เชื่อมต่อในขณะนั้น รักษาประจุแบตเตอรี่สำรองให้เหมาะสมที่สุด เมื่อไฟฟ้าเข้าล้มเหลว อุปทานจะถ่ายโอนไปยังโหมดแบตเตอรี่โดยอัตโนมัติทำให้มั่นใจได้ว่าจะไม่มีการหยุดทำงานเป็นศูนย์ การใช้งานสำหรับไฟฉุกเฉิน ระบบรักษาความปลอดภัย และจอแสดงผลทางอุตสาหกรรม

KDC500-48 ยอมรับช่วงอินพุตกว้าง 88–132VAC หรือ 176–264VAC (เลือกได้) โดยมีประสิทธิภาพ >85% ที่ 220VAC แรงดันขาออก สามารถปรับได้ภายใน ±10% ผ่านโพเทนชิออมิเตอร์ในตัว ระลอกคือ ให้ต่ำที่ 150mVp-p บน CH1 และ 200mVp-p บน CH2 ทำให้เหมาะสำหรับ การใช้งาน LED ที่ไวต่อเสียงรบกวน

คุณสมบัติเพิ่มเติม ได้แก่ แรงดันไฟฟ้าเกินในตัว การป้องกันโอเวอร์โหลด การลัดวงจร และอุณหภูมิเกิน การสตาร์ทขณะสตาร์ทเย็น กระแสไฟ 40A ที่ 230V และกระแสไฟรั่วต่ำกว่า 0.5mA ที่ 240VAC ตั้งค่า เพิ่มขึ้น และเวลาในการรอคือ 300ms, 50ms และ 20ms ตามลำดับ

เพื่อพลังไฟ 48V ที่เชื่อถือได้และต่อเนื่องพร้อมระบบอัจฉริยะ การจัดการแบตเตอรี่ KDC500-48 เป็นตัวเลือกที่เหมาะ
