พาวเวอร์ซัพพลายแบบสวิตชิ่งทำงานอย่างไร และเหตุใดจึงเป็นแกนหลักของระบบไฟฟ้าสมัยใหม่

A แหล่งจ่ายไฟสลับมีบทบาทสำคัญในระบบอิเล็กทรอนิกส์สมัยใหม่เกือบทุกระบบ ตั้งแต่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคไปจนถึงระบบอัตโนมัติทางอุตสาหกรรมและอุปกรณ์ทางการแพทย์ บทความนี้จะให้คำอธิบายเชิงลึกแบบมืออาชีพเกี่ยวกับวิธีการทำงานของแหล่งจ่ายไฟแบบสวิตชิ่ง เหตุใดจึงมีประสิทธิภาพเหนือกว่าแหล่งจ่ายไฟเชิงเส้นแบบเดิม และวิธีการเลือกโซลูชันที่เหมาะสมสำหรับการใช้งานต่างๆ จากแนวทางปฏิบัติด้านวิศวกรรมและมาตรฐานอุตสาหกรรมในโลกแห่งความเป็นจริง คู่มือนี้ยังสำรวจประสิทธิภาพ ประเภทโทโพโลยี ข้อควรพิจารณาด้านความปลอดภัย และความน่าเชื่อถือในระยะยาว ในตอนท้ายของบทความนี้ ผู้อ่านจะได้รับความเข้าใจอย่างครอบคลุมเกี่ยวกับเทคโนโลยีการจ่ายไฟแบบสวิตชิ่ง และสาเหตุที่บริษัทต่างๆ เช่นสตาร์เวลล์สร้างสรรค์นวัตกรรมอย่างต่อเนื่องในสาขาสำคัญนี้

สารบัญ

1. แหล่งจ่ายไฟแบบสวิตชิ่งคืออะไร?
2. แหล่งจ่ายไฟแบบสวิตชิ่งทำงานอย่างไร?
3. เหตุใดสวิตช์พาวเวอร์ซัพพลายจึงมีประสิทธิภาพมากกว่า?
4. ประเภทหลักของโทโพโลยีการสลับพาวเวอร์ซัพพลาย
5. ส่วนประกอบหลักภายในแหล่งจ่ายไฟแบบสวิตชิ่ง
6. การสลับพาวเวอร์ซัพพลายกับพาวเวอร์ซัพพลายเชิงเส้น
7. วิธีการเลือกสวิตชิ่งพาวเวอร์ซัพพลายที่เหมาะสม
8. การใช้งานทางอุตสาหกรรมและการพาณิชย์
9. มาตรฐานความน่าเชื่อถือ ความปลอดภัย และการปฏิบัติตามข้อกำหนด
10. แนวโน้มในอนาคตในการออกแบบพาวเวอร์ซัพพลายแบบสวิตชิ่ง
11. คำถามที่พบบ่อย

1. แหล่งจ่ายไฟแบบสวิตชิ่งคืออะไร?

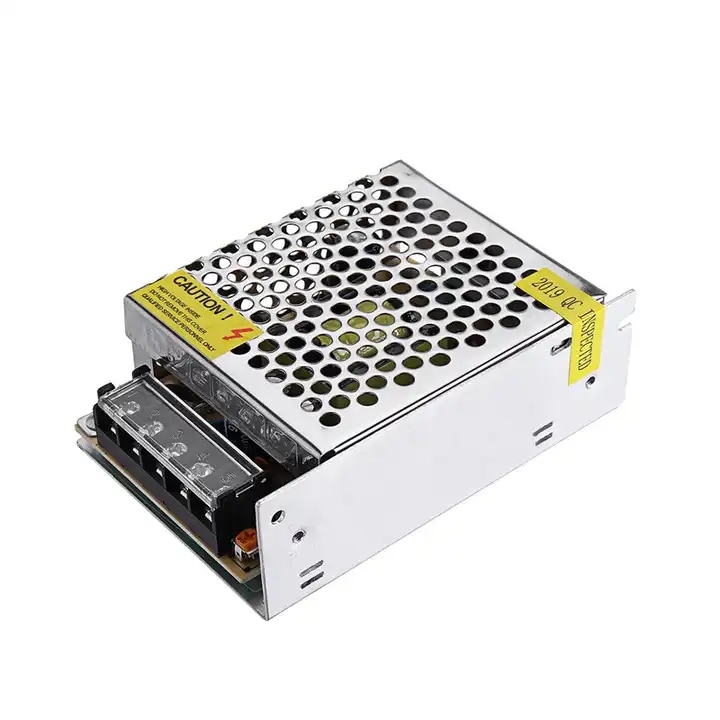

แหล่งจ่ายไฟแบบสวิตชิ่งคืออุปกรณ์แปลงพลังงานอิเล็กทรอนิกส์ที่แปลงพลังงานไฟฟ้าจากระดับแรงดันไฟฟ้าหนึ่งไปยังอีกระดับหนึ่งได้อย่างมีประสิทธิภาพโดยใช้เทคนิคการสลับความถี่สูง แตกต่างจากแหล่งจ่ายไฟเชิงเส้นที่กระจายพลังงานส่วนเกินเป็นความร้อน แหล่งจ่ายไฟแบบสวิตชิ่งจะเปิดและปิดทรานซิสเตอร์อย่างรวดเร็ว ควบคุมแรงดันไฟฟ้าเอาท์พุตโดยมีการสูญเสียพลังงานน้อยที่สุด

ปัจจุบัน แหล่งจ่ายไฟแบบสวิตชิ่งกลายเป็นตัวเลือกเริ่มต้นสำหรับระบบอิเล็กทรอนิกส์ส่วนใหญ่ เนื่องจากมีขนาดกะทัดรัด ประสิทธิภาพสูง และสามารถปรับให้เข้ากับแรงดันไฟฟ้าอินพุตที่หลากหลาย ตามแนวทางปฏิบัติของอุตสาหกรรมที่ระบุโดยผู้ผลิตเช่นสตาร์เวลล์แหล่งจ่ายไฟแบบสวิตชิ่งสมัยใหม่ได้รับการออกแบบเพื่อให้ตรงตามมาตรฐานประสิทธิภาพ ความปลอดภัย และสิ่งแวดล้อมที่เข้มงวด

2. แหล่งจ่ายไฟแบบสวิตชิ่งทำงานอย่างไร

ที่แกนหลัก แหล่งจ่ายไฟแบบสวิตชิ่งทำงานโดยการแปลงพลังงาน AC หรือ DC ขาเข้าให้เป็นสัญญาณความถี่สูง จากนั้นสัญญาณนี้จะถูกแปลง แก้ไข และกรองเพื่อสร้างแรงดันเอาต์พุต DC ที่เสถียร

• การแก้ไขอินพุตแปลง AC เป็น DC
• ทรานซิสเตอร์สวิตชิ่งความถี่สูงตัดแรงดันไฟฟ้ากระแสตรง
• หม้อแปลงปรับระดับแรงดันไฟฟ้า
• วงจรเรียงกระแสเอาต์พุตและฟิลเตอร์ทำให้สัญญาณราบรื่น
• การควบคุมผลป้อนกลับจะควบคุมความแม่นยำของแรงดันไฟฟ้า

เนื่องจากการสวิตชิ่งเกิดขึ้นที่ความถี่สูง ส่วนประกอบต่างๆ เช่น หม้อแปลงและตัวเหนี่ยวนำอาจมีขนาดเล็กลงอย่างมาก ทำให้แหล่งจ่ายไฟแบบสวิตชิ่งเหมาะสำหรับการออกแบบที่กะทัดรัด

3. เหตุใดเครื่องจ่ายไฟแบบสวิตชิ่งจึงมีประสิทธิภาพมากกว่า?

ประสิทธิภาพเป็นหนึ่งในข้อได้เปรียบที่น่าสนใจที่สุดของแหล่งจ่ายไฟแบบสวิตชิ่ง การออกแบบเชิงเส้นแบบดั้งเดิมจะสิ้นเปลืองพลังงานเป็นความร้อน ในขณะที่อุปกรณ์จ่ายไฟแบบสวิตชิ่งจะทำงานทรานซิสเตอร์ในสถานะเปิดหรือปิดเต็มที่ ซึ่งช่วยลดการกระจายพลังงานได้อย่างมาก

4. ประเภทสำคัญของโทโพโลยีการสลับพาวเวอร์ซัพพลาย

การใช้งานที่แตกต่างกันต้องการโทโพโลยีการจ่ายไฟแบบสวิตชิ่งที่แตกต่างกัน ที่พบบ่อยที่สุด ได้แก่:

1. บั๊กแปลง– ลดแรงดันสเต็ปลง
2. บูสต์คอนเวอร์เตอร์– สเต็ปแรงดันไฟฟ้าขึ้น
3. ตัวแปลงบั๊ก-บูสต์– สามารถสเต็ปแรงดันขึ้นหรือลงได้
4. ตัวแปลงฟลายแบ็ค– ใช้กันอย่างแพร่หลายในแอพพลิเคชั่นที่ใช้พลังงานต่ำถึงปานกลาง
5. ตัวแปลงไปข้างหน้า– เหมาะสำหรับระดับพลังงานที่สูงขึ้น

การเลือกโทโพโลยีที่เหมาะสมทำให้แน่ใจได้ว่าแหล่งจ่ายไฟแบบสวิตชิ่งให้ประสิทธิภาพสูงสุดและความเสถียรในระยะยาว

5. ส่วนประกอบหลักภายในแหล่งจ่ายไฟแบบสวิตชิ่ง

แหล่งจ่ายไฟแบบสวิตชิ่งทุกตัวประกอบด้วยส่วนประกอบสำคัญหลายประการที่ทำงานร่วมกัน:

• พาวเวอร์ MOSFET หรือ IGBT
• หม้อแปลงความถี่สูง
• ไอซีควบคุม
• ตัวเก็บประจุและตัวเหนี่ยวนำ
• วงจรป้องกัน

การเลือกส่วนประกอบคุณภาพสูงถือเป็นสิ่งสำคัญ ผู้ผลิตอย่าง Starwell ให้ความสำคัญกับการตรวจสอบส่วนประกอบที่เข้มงวดเพื่อให้มั่นใจถึงความน่าเชื่อถือในสภาพแวดล้อมที่มีความต้องการสูง

6. การสลับพาวเวอร์ซัพพลายกับพาวเวอร์ซัพพลายเชิงเส้น

แม้ว่าอุปกรณ์จ่ายไฟเชิงเส้นยังคงมีการใช้งานเฉพาะกลุ่ม แต่อุปกรณ์จ่ายไฟแบบสวิตชิ่งมีอิทธิพลเหนือการออกแบบที่ทันสมัย ​​เนื่องจาก:

• ประสิทธิภาพสูงขึ้น
• ต้นทุนการดำเนินงานที่ต่ำกว่า
• ช่วงแรงดันไฟฟ้าอินพุตที่กว้างขึ้น
• ประสิทธิภาพการระบายความร้อนที่ดีขึ้น

ในการใช้งานต่างๆ เช่น ระบบอัตโนมัติทางอุตสาหกรรมหรือไฟ LED แหล่งจ่ายไฟแบบสวิตชิ่งมักเป็นทางเลือกเดียวที่ใช้งานได้จริง

7. วิธีเลือกแหล่งจ่ายไฟแบบสวิตชิ่งที่เหมาะสม

การเลือกแหล่งจ่ายไฟแบบสวิตชิ่งที่เหมาะสมจำเป็นต้องประเมิน:

1. ช่วงแรงดันไฟฟ้าขาเข้า
2. แรงดันขาออกและกระแส
3. ข้อกำหนดด้านประสิทธิภาพ
4. สภาพแวดล้อม
5. ใบรับรองความปลอดภัย

ซัพพลายเออร์ที่เชื่อถือได้ซึ่งมีประสบการณ์ด้านวิศวกรรมที่ได้รับการพิสูจน์แล้วสามารถลดความซับซ้อนของกระบวนการนี้และลดความเสี่ยงในการออกแบบได้

8. การใช้งานทางอุตสาหกรรมและการพาณิชย์

แหล่งจ่ายไฟแบบสวิตชิ่งถูกนำมาใช้ในอุตสาหกรรมต่างๆ มากมาย:

• ระบบควบคุมอุตสาหกรรม
• อุปกรณ์ทางการแพทย์
• โทรคมนาคม
• ไฟ LED
• เครื่องใช้ไฟฟ้า

แต่ละแอปพลิเคชันต้องการคุณลักษณะด้านประสิทธิภาพที่เฉพาะเจาะจง การปรับแต่งจึงเป็นปัจจัยสำคัญ

9. มาตรฐานความน่าเชื่อถือ ความปลอดภัย และการปฏิบัติตามข้อกำหนด

แหล่งจ่ายไฟแบบสวิตชิ่งที่เชื่อถือได้ต้องเป็นไปตามมาตรฐานสากล เช่น UL, CE และ IEC คุณสมบัติการป้องกัน เช่น การป้องกันแรงดันไฟฟ้าเกิน กระแสเกิน และการลัดวงจร ถือเป็นสิ่งสำคัญสำหรับความปลอดภัยของระบบ

บริษัทต่างๆ เช่น Starwell ออกแบบอุปกรณ์จ่ายไฟแบบสวิตชิ่งที่มีอายุการใช้งานยาวนานและคำนึงถึงการปฏิบัติตามข้อกำหนดทั่วโลก

10. แนวโน้มในอนาคตในการออกแบบแหล่งจ่ายไฟแบบสวิตชิ่ง

อนาคตของเทคโนโลยีการจ่ายไฟแบบสวิตชิ่งมุ่งเน้นไปที่:

• ความหนาแน่นของพลังงานที่สูงขึ้น
• เซมิคอนดักเตอร์ bandgap แบบกว้าง (SiC, GaN)
• การควบคุมแบบดิจิตอลอัจฉริยะ
• ปรับปรุงมาตรฐานประสิทธิภาพการใช้พลังงาน

แนวโน้มเหล่านี้จะเสริมกำลังจ่ายไฟแบบสวิตชิ่งซึ่งเป็นแกนหลักของระบบไฟฟ้าสมัยใหม่

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: อะไรทำให้สวิตชิ่งพาวเวอร์ซัพพลายแตกต่างจากพาวเวอร์ซัพพลายอื่น

แหล่งจ่ายไฟแบบสวิตชิ่งใช้สวิตช์ความถี่สูงเพื่อควบคุมแรงดันไฟฟ้า ส่งผลให้มีประสิทธิภาพสูงขึ้นและมีขนาดเล็กลง

คำถามที่ 2: อุปกรณ์จ่ายไฟแบบสวิตชิ่งเหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนหรือไม่

ใช่ ด้วยการกรองและการออกแบบที่เหมาะสม แหล่งจ่ายไฟแบบสวิตชิ่งสามารถให้เอาต์พุตที่เสถียรและมีเสียงรบกวนต่ำ

คำถามที่ 3: โดยทั่วไปแล้วแหล่งจ่ายไฟแบบสวิตชิ่งจะมีอายุการใช้งานนานเท่าใด

ด้วยส่วนประกอบที่มีคุณภาพและการจัดการระบายความร้อนที่เหมาะสม แหล่งจ่ายไฟแบบสวิตชิ่งจึงสามารถทำงานได้อย่างน่าเชื่อถือเป็นเวลาหลายปี

หากคุณกำลังมองหาโซลูชันสวิตชิ่งพาวเวอร์ซัพพลายที่เชื่อถือได้ มีประสิทธิภาพ และออกแบบทางวิศวกรรมอย่างมืออาชีพ การทำงานร่วมกับผู้ผลิตที่มีประสบการณ์จะสร้างความแตกต่างได้ Starwell นำเสนอการออกแบบที่หลากหลายที่ได้รับการพิสูจน์แล้ว โดยได้รับการสนับสนุนจากความเชี่ยวชาญด้านเทคนิคและการรับรองระดับโลก หากต้องการสำรวจโซลูชันที่ปรับแต่งเฉพาะหรือขอรับการสนับสนุนด้านเทคนิค โปรดติดต่อเราวันนี้และก้าวไปอีกขั้นในการขับเคลื่อนระบบของคุณด้วยความมั่นใจ
