เครื่องชาร์จ OBC ขนาด 22kw

STARWELL หนึ่งในผู้ผลิตเครื่องชาร์จ OBC ขนาด 22kw ของจีน นำเสนอคุณภาพดีเยี่ยมในราคาที่แข่งขันได้

ส่งคำถาม

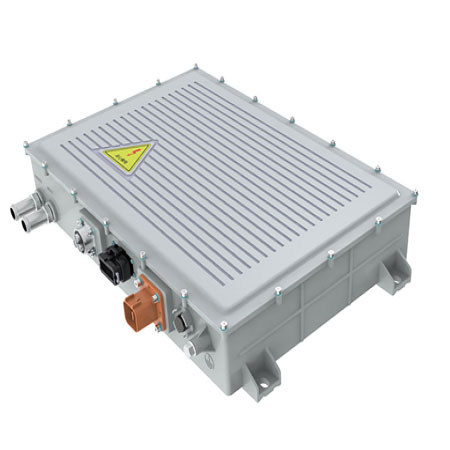

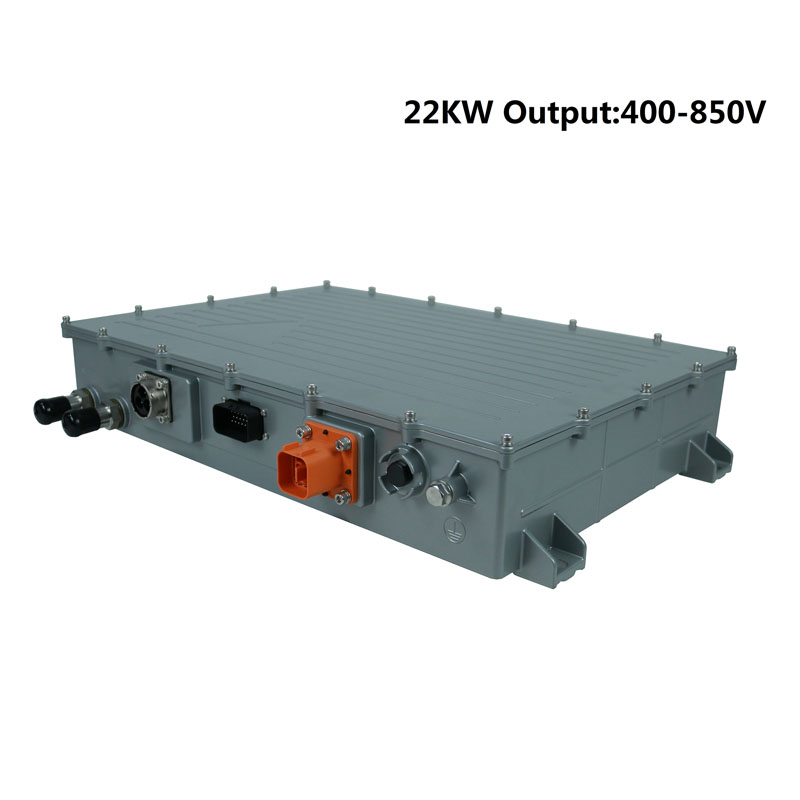

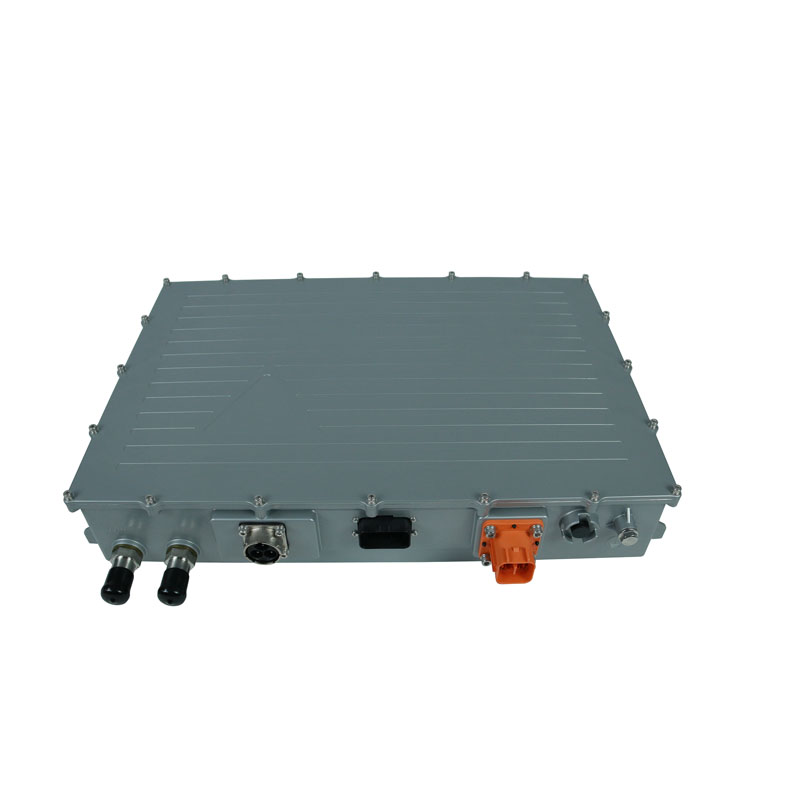

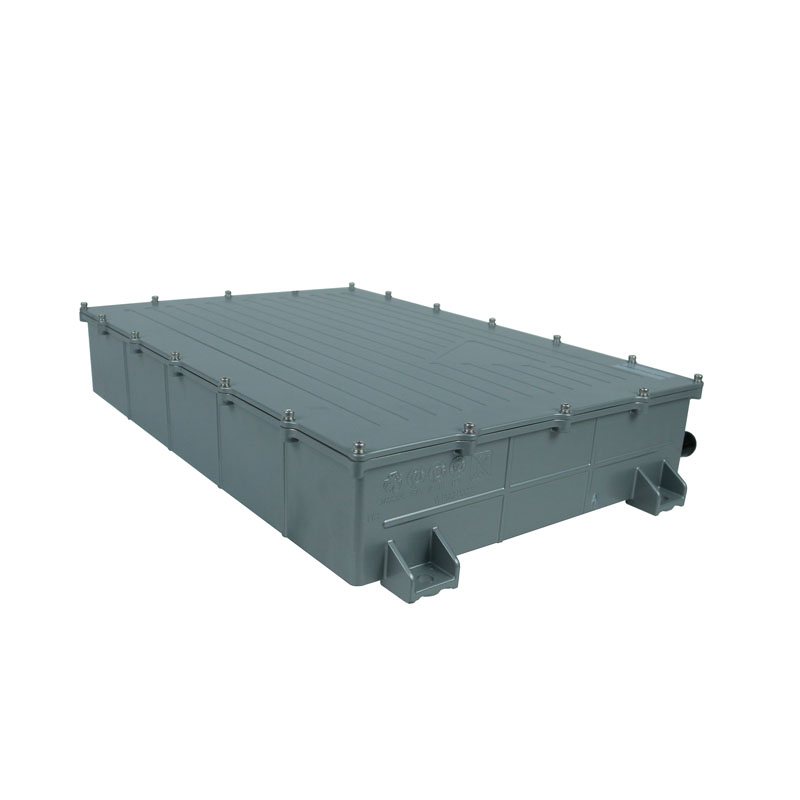

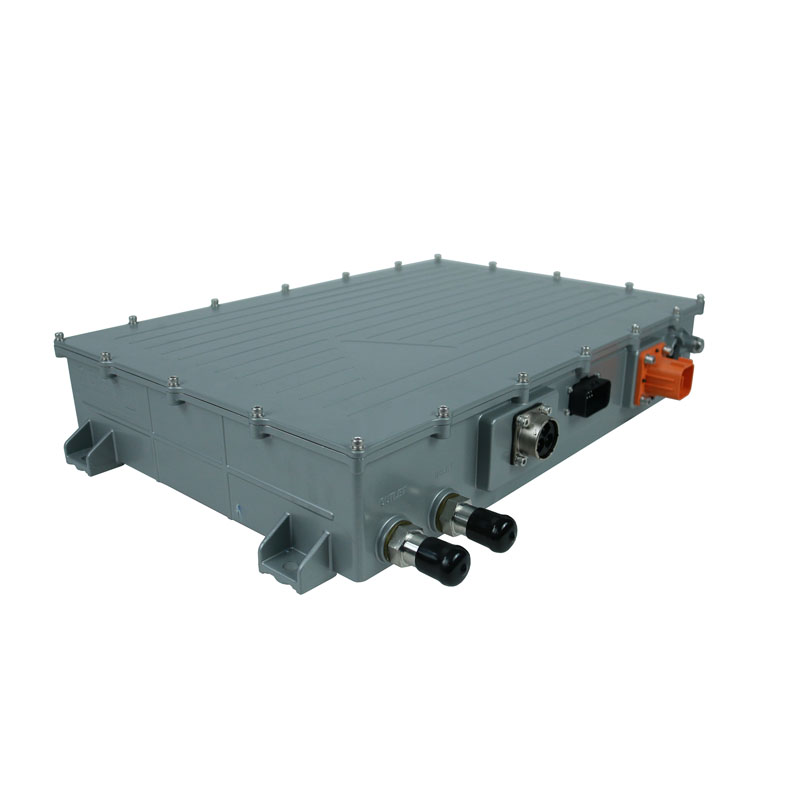

OBC (เครื่องชาร์จในตัว) ซีรีส์ SW-AS22000 ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานเครื่องชาร์จพลังงานขนาดใหญ่ เช่น รถโดยสารและรถบรรทุกเพื่อการพาณิชย์ มีอินพุต AC สามเฟสและช่วงแรงดันเอาต์พุตกว้างตั้งแต่ 400VDC ถึง 850VDC OBC ถูกสร้างขึ้นเพื่อให้ทนทานต่อสภาพแวดล้อมที่รุนแรง รวมถึงการสั่นสะเทือน การเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน และช่วงอุณหภูมิที่สูงมาก

คุณสมบัติเด่นอย่างหนึ่งของซีรีส์ SW-AS22000 คือระบบระบายความร้อนด้วยของเหลว ซึ่งช่วยกระจายความร้อนได้อย่างมีประสิทธิภาพและรับประกันประสิทธิภาพสูงสุด OBC ยังมาพร้อมกับตัวเครื่องระดับ IP67 ซึ่งช่วยป้องกันฝุ่นและน้ำเข้า

OBC สามารถตั้งโปรแกรมได้ เนื่องจากมีชุดควบคุมอิสระที่ฝังอยู่ภายใน ความยืดหยุ่นนี้ช่วยให้สามารถปรับแต่งเครื่องชาร์จให้ตรงตามความต้องการของลูกค้าแต่ละรายได้ นอกจากนี้ ซีรีส์ SW-AS22000 ยังมีความสามารถในการปรับใช้หลายกริดที่ยอดเยี่ยม ทำให้สอดคล้องกับมาตรฐานสากล เช่น SAE J1772 และ EN61851

เครื่องชาร์จ OBC ขนาด 22kw ใช้อัลกอริธึมการชาร์จที่ขับเคลื่อนด้วยโปรเซสเซอร์ ซึ่งเพิ่มประสิทธิภาพการชาร์จให้เหมาะสมที่สุด และช่วยยืดอายุการใช้งานทั้งเครื่องชาร์จแบตเตอรี่และแบตเตอรี่ไฟฟ้าแรงสูง (HV) อัลกอริธึมเหล่านี้ช่วยให้แน่ใจว่ากระบวนการชาร์จได้รับการปรับแต่งให้เหมาะกับคุณลักษณะเฉพาะของแบตเตอรี่ที่กำลังชาร์จ ซึ่งจะช่วยเพิ่มประสิทธิภาพและอายุการใช้งานให้สูงสุด

ในแง่ของขอบเขตการใช้งาน ซีรีส์ PCHG-AS22000 ที่ผลิตโดย STARWELL รองรับแบตเตอรี่หลายประเภท ซึ่งรวมถึงแบตเตอรี่ตะกั่วกรด แบตเตอรี่ลิเธียมไอออน แบตเตอรี่ลิเธียมไอออนแบบไตรภาค และแบตเตอรี่ลิเธียมเหล็กฟอสเฟต เครื่องชาร์จ OBC ขนาด 22kw ได้รับการออกแบบมาโดยเฉพาะเพื่อชาร์จแบตเตอรี่ประเภทนี้อย่างมีประสิทธิภาพและปลอดภัย

นอกจากนี้ ซีรีส์ SW-AS22000 ยังรองรับการสื่อสารผ่านโปรโตคอล CAN BUS ทำให้สามารถทำงานร่วมกับระบบยานพาหนะอื่นๆ เพื่อเพิ่มความสามารถในการควบคุมและการตรวจสอบ

คุณสมบัติหลัก

★การปฏิบัติตามอินพุต AC สามเฟส

★การปฏิบัติตาม SAE J1772 และ EN61851

★โครงสร้างกะทัดรัดและน้ำหนักเบา

★สามารถชาร์จพลังงานคงที่และกระแสคงที่ได้

★ทนต่อการสั่นสะเทือนและ IP67 สำหรับการใช้งานออนบอร์ด

★อัพเกรดเฟิร์มแวร์ผ่าน CAN บัสได้

★การป้องกันวงจรไฟฟ้าแรงสูง DC (HVIL)

★พลังการชาร์จที่แม่นยำและมีประสิทธิภาพ

ฟังก์ชั่นและคุณสมบัติ:

พิมพ์	เครื่องชาร์จออนบอร์ด 22KW
แบบอย่าง	SW-AS22000
อัตราแรงดันขาออก	700V
โหมดการชาร์จ	โหมดตอบสนอง (สามารถสื่อสารได้)

อินพุตไฟฟ้ากระแสสลับ	3 เฟส	หน่วย
ช่วงแรงดันไฟฟ้าขาเข้า	152–465	V
ช่วงความถี่อินพุต	47 – 63	เฮิรตซ์
กระแสไฟ AC THD	< 5	%
ตัวประกอบกำลัง	> 0.99
ประสิทธิภาพ	> 94 @ จาก 50% ถึงโหลดสูงสุด	%
สูงสุด กระแสไฟเข้า (eff)	64	A
กำลังไฟฟ้าเข้าสูงสุด	22	เควีเอ
กระแสเข้า	< 40 @ 380 โวลต์	A

เอาท์พุทกระแสตรง		หน่วย
ช่วงแรงดันไฟฟ้าที่ตั้งโปรแกรมได้	400 – 850	วีดีซี
นาที. ช่วงกำลังไฟฟ้าคงที่	700	วีดีซี
ความแม่นยำของแรงดันไฟฟ้าในการชาร์จ	≤1	%
ความแม่นยำในการชาร์จกระแสไฟ	≤5	%
กำลังชาร์จแอมพลิจูดระลอกปัจจุบัน	≤1	%
สูงสุด กำลังขับ	11	กิโลวัตต์
สูงสุด กำลังชาร์จปัจจุบัน	18	โฆษณา
เวลาตอบสนองเอาท์พุต	≤5	S
การชาร์จล่วงหน้า	ภายใน

ฟังก์ชั่นการชาร์จ
ฟังก์ชั่นการชาร์จ	ชาร์จตามการสื่อสาร BMS
ฟังก์ชั่นการสื่อสาร	การควบคุมบัส CAN
โปรโตคอลการสื่อสาร (ถึงบีเอ็มเอส)	โดย SAE J1939/กำหนดโดยลูกค้า
อัตรารับส่งข้อมูลการสื่อสาร CAN	250/500 kbps โดยไม่มีตัวต้านทานยุติ
การควบคุมการชาร์จ AC	สอดคล้องตามมาตรฐาน SAE J1772 และ EN 61851 เมื่อเปิดใช้งาน SAE J1772 เครื่องชาร์จจะสอดคล้องกับ SAE J1772 โดยสมบูรณ์ สถานีจ่ายไฟ (ตามมาตรฐาน EVSE SAE J1772 ระดับ 1 และ 2) เมื่อเปิดใช้งาน EN 61851 เครื่องชาร์จจะเป็นไปตามมาตรฐาน EN 61851 โดยสมบูรณ์ โรงไฟฟ้า.
ตื่น	สัญญาณ 12V Hardwire เริ่มทำงาน คำสั่งปลุก BMS สัญญาณ CP, CC ตื่นขึ้น
